Новое расширение модельного ряда осциллографов Актаком серии ADS-6000. Теперь 14 бит и полоса 300 МГц!

20.02.2017

Сразу двумя новыми моделями пополнился модельный ряд цифровых осциллографов Актаком серии ADS-6000.

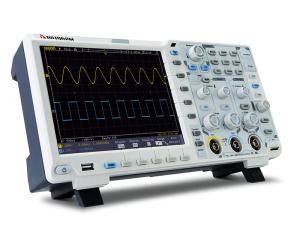

Представляем инновационные осциллографы Актаком ADS-6222Н и ADS-6322. Новые модели имеют два канала с полосой пропускания 200 МГц и разрешением 14 бит (ADS-6222Н), а также с полосой пропускания 300 МГц и разрешением 8 бит (ADS-6322).

Как и все осциллографы серии ADS-6000 новые модели имеют возможность расширения функциональности и технических возможностей за счет дополнительных опций, таких как: сенсорный дисплей, VGA выход, WiFi, батарейное питание, декодирование сигналов последовательных шин, встроенный генератор сигналов, цифровой мультиметр и ряда других. .
Индекс "H" в названии ADS-6062H, ADS-6122H и ADS-6222Н означает, что в приборе установлен быстродействующий АЦП высокого разрешения. Так для моделей ADS-6062H, ADS-6122H разрешение АЦП составляет 12-т разрядов, а для новинки - модели ADS-6222Н - 14 разрядов. Модели осциллографов с высоким разрешением могут применяться для наблюдения и анализа сложных и зашумленных сигналов, когда не достаточно возможностей обычных осциллографов с разрешением 8 бит.

Среди других особенностей цифровых осциллографов новой серии следует выделить большую глубину записи 40 миллионов точек, высокую скорость захвата осциллограмм 75 000 осциллограмм в секунду, большой 8" дисплей с разрешением 800х600 точек в стандартной комплектации, компактный корпус.

С учетом новинок модельный ряд осциллографов Актаком серии ADS-6000, доступных к поставке, расширился до шести базовых моделей


Функциональность ADS-6062H ADS-6122
ADS-6122H
ADS-6222
ADS-6222H
ADS-6322
Кол-во каналов 2 + внешний запуск
Полоса пропускания 60 МГц
100 МГц 200 МГц 300 МГц
Макс. дискретизация 1 Гвыб/сек
1 Гвыб/с 2 Гвыб/с (ADS-6222)
1 Гвыб/с (ADS-6222Н)
2,5 Гвыб/с
Разрешение АЦП 12 бит
8 бит (ADS-6122)
12 бит (ADS-6122H)
8 бит (ADS-6222)
14 бит (ADS-6222Н)
8 бит
Максимальная глубина записи 40 М точек
Скорость захвата осциллограмм 75 000 осц/сек
75 000 осц/сек 75 000 осц/сек 75 000 осц/сек
Горизонтальная развертка 2 нс/дел…1000 с/дел 2 нс/дел…1000 с/дел 1 нс/дел…1000 с/дел 1 нс/дел…1000 с/дел
Вертикальное отклонение 1 мВ/дел…10 В/дел
Тип запуска фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика; сигналы последовательных шин

Отличительной чертой данной серии является возможность существенного увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов:
  • цифровой осциллограф;
  • анализатор протоколов (I2C, SPI, RS232, CAN):
    • ADS-6000DEC - опция декодирования I2C/SPI/RS232
    • ADS-6000CAN - опция декодирования CAN
  • цифровой мультиметр (4000 отсчетов):
    • ADS-6000DMM - опция встроенного мультиметра
  • универсальный генератор сигналов:
    • ADS-6000FG1 - опция встроенного генератора (1 канал, 25 МГц)
    • ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц)
    • ADS-6000FG51 - опция встроенного генератора (1 канал, 50 МГц)
    • ADS-6000FG52 - опция встроенного генератора (2 канала, 50 МГц)
Кроме того, в осциллограф Актаком серии ADS-6xxx может быть установлен:
  • сенсорный IPS дисплей 1024x768 точек (опция ADS-6000TDS);
  • VGA и AV выход (опция ADS-6000VGA);
  • дистанционная связь с ПК по WiFi (опция ADS-6000WF);
  • батарейное питание (XDS батарея).
Цифровые осциллографы Актаком серии ADS-6xxx - это новый этап в развитии современной осциллографии, который базируется на новейших передовых технологиях и предлагает пользователям непревзойденные возможности для решения широкого спектра измерительных задач по доступной цене.

Уже сейчас новые цифровые осциллографы Актаком ADS-6222Н и ADS-6322 доступны к поставке.

Ждем Ваших заказов!
