Новые модели дифференциальных пробников

19.05.2017

Дифференциальные пробники предназначены для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов оснащенных по входу разъемом BNC типа и обеспечивают надежную гальваническую развязку каналов прибора. При таком (дифференциальном) методе измерения пробники выполняют измерения не относительно земли, а измеряют разницу напряжения между двумя точками.

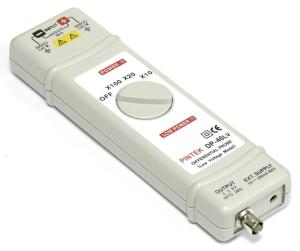

Представляем две новые высокочувствительные модели дифференциальных пробников DP-30HS и DP-40LV.


DP-30HSDP-40LV


DP-30HS

DP-40LV

Полоса частот DC…30 МГц (х2, х10),
DC…15 МГц (х1)
DC…40 МГц (х20, х100),
DC…20 МГц (х10)
Аттенюатор x1, x2, x10 x10, x20, x100
Дифференциальное напряжение (DC+ACпик) 65 Вп-п или 23 Вскз 650 Вп-п или 230 Вскз
Точность 2%
Максимальное рабочее напряжение (DC+ACпик) <6,5 Вп-п для ×1 (≈2,3 Вскз / ±3,25 В DC)

<13 Вп-п для ×2 (≈4,6 Вскз / ±6,5 В DC)

<65 Вп-п для ×10 (≈23 Вскз / ±32,5 В DC)
<65 Вп-п для ×10 (≈23 Вскз / ±32,5 В DC)

<130 Вп-п для ×20 (≈46 Вскз / ±65 В DC)

<650 Вп-п для ×100 (≈230 Вскз / ±325 В DC)
Время нарастания 12 нс (х2, х10), 24 нс (х1) 9 нс (х20, х100), 18 нс (х10)
Входной импеданс дифференциальный – 2 МОм / 17 пФ
разъем/земля – 1 МОм/ 3,4 пФ

В качестве источника питания для пробников DP-30HS и DP-40LV используется сетевой адаптер с выходным напряжением 9В постоянного тока. Пробник снабжен индикаторами включения пробника и низкого напряжения питания.

Дифференциальные пробники DP-30HS и DP-40LV имеют эргономичный корпус, компактные размеры (195х55х30 мм) и небольшой вес (около 250 грамм).

Следите за нашими новостями!
