26.09.2019
Модельный ряд планшетных осциллографов Актаком пополнился новой серией приборов с комбинированным управлением.
Данная серия представлена двухканальными (
ADS-4142,
ADS-4155) и четырехканальными (
ADS-4144) моделями с полосами пропускания 100 и 150 МГц.

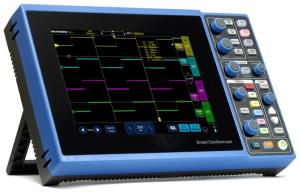

Отличительная черта новых осциллографов - это возможность комбинированного управления прибором. Все модели могут управляться, как классическим способом - через органы управления в виде ручек и кнопок, так и жестами - через сенсорный 8-ми дюймовый тачскрин дисплей.
По своим техническим параметрам и функциональным возможностям новая серия осциллографов близка к планшетным осциллографам Актаком серии ADS-4000T.
Новые модели обладают прекрасными техническими и функциональными характеристиками.
|
Параметр / Модель
|
ADS-4142
|
ADS-4144
|
ADS-4155
|
|
Количество каналов
|
2
|
4
|
2
|
|
Полоса пропускания
|
100 МГц
|
100 МГц
|
150 МГц
|
|
Макс. частота дискретизации
|
1 Гвыб/с
|
Макс. глубина записи
|
28 М точек
|
|
Скорость захвата осциллограмм
|
80 000 осц/сек
|
Горизонтальная развертка
|
2 нс/дел - 1000 с/дел
|
|
Разрядность АЦП
|
8
|
Коэффициент вертикального отклонения
|
500 мкВ/дел - 5 В/дел
|
|
Тип запуска
|
Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
|
|
Дисплей
|
Цветной сенсорный дисплей 8”, TFT (800 х 600)
|
Интерфейсы и выходы
|
USB 2.0, microUSB 2.0, LAN, microHDMI (опция), Pass/Fail, выход синхронизации
|
|
Питание
|
Li-Ion батарея 7500 мА*ч
|
Габаритные размеры
|
210 мм × 250 мм × 55 мм
|
|
Вес
|
1,04 кг
|
1,13 кг
|
1,04 кг
|

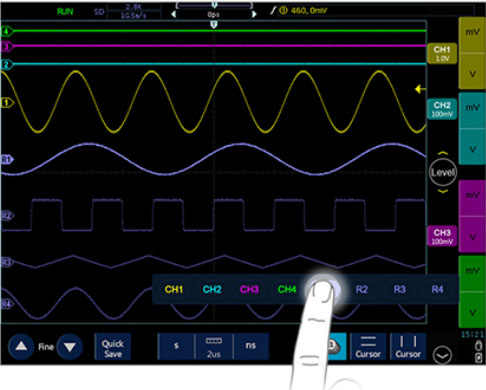

Планшетные осциллографы обеспечивают удобное управление приборами благодаря установленному в них цветного 8-ми дюймового тачскрин дисплея с разрешением 800х600 пикселей и пятью точками касания. Сенсорное управление приборами стало уже привычным для большинства пользователей, т.к. аналогичный способ управления используется в смартфонах, планшетах и т.п.
Новые планшетные осциллографы Актаком серии ADS-4000T обладают следующими возможностями:
-
Два или четыре аналоговых канала;
-
Высокая скорость захвата осциллограмм до 80000 осц/сек;
-
Большая глубина записи до 28 миллионов точек;
-
Высокая чувствительность;
-
256 градаций яркости;
- Возможность установки отображения с цветовой температурой!
-
Курсорные измерения;
-
31 тип автоматических измерений;
-
Расширенная синхронизация - до 7 типов запуска + запуск по сигналам последовательных шин;
- Декодирование протоколов последовательных шин (UART, I²C, SPI, CAN, LIN)
-
Математические операции;
-
Функции анализа спектра на основе БПФ;
-
Встроенный 6-ти разрядный частотомер;
-
Встроенная экранная клавиатура для удобства ввода имен файлов при сохранении;
-
Возможность подключения мыши для удобства управления;
-
Выход внешнего запуска;
-
Широкий ряд интерфейсов для подключения к ПК, периферийным устройствам и для сохранения информации;
- Перезаряжаемая Li-ion батарея 7,4 В 7500 мА*ч
Благодаря совмещению прекрасных технических характеристик, высокой функциональности, новейших технологий и доступной цены. новые планшетные осциллографы Актаком будут интересны широкому кругу пользователей.
