Двухканальные программируемые источники питания Актаком APS-5233 и APS-5235

26.01.2021

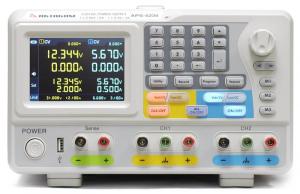

В модельном ряду программируемых источников питания Актаком произошло очередное пополнение. В номенклатуру изделий данного класса, поставляемых под торговой маркой Актаком, вошли две модели: APS-5233 и APS-5235.

Обе модели имеют общую максимальную мощность 378 Вт при двух независимых каналах, но выходные параметры каждого канала у них различаются. У модели APS-5233 значение выходного напряжения на канале 1 можно регулировать в диапазоне от 0 до 30 В, а тока от 0 до 12 А, а во втором канале от 0 до 6 В и от 0 до 3А. Аналогичные выходные параметры у источника питания APS-5235 составляют 60 В / 6 А (канал 1) и 6 В / 3 А (канал 2).

По внешнему виду, способом задания и отображения параметров и компоновкой корпуса новые модели похожи на недавно представленные трехканальные программируемые источники питания Актаком APS-5603, APS-5613, APS-5615

Аналогично им каждый канал имеет свои органы управления, которые отмечены разными цветами. Цвет органов управления соответствует цвету цифр и символов режимов, которые отображаются на 4" цветном ЖК дисплее с разрешением 480×320 точек.

Для предотвращения случайной неисправности источников питания в новых моделях предусмотрена задаваемая защита по току, по напряжению, а интеллектуальная система охлаждения надежно защищает новые модели от перегрева.

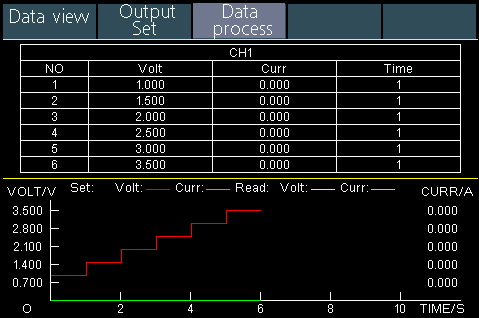

Как и в источниках питания Актаком APS-5603, APS-5613, APS-5615 в новых двухканальных моделях APS-5233 и APS-5235 имеется возможность программирования (режим тайминга) по списку с заданием до 100 групп параметров с отображением задаваемых и реальных (измеренных) выходных параметров в табличной и графической форме

режим тайминга

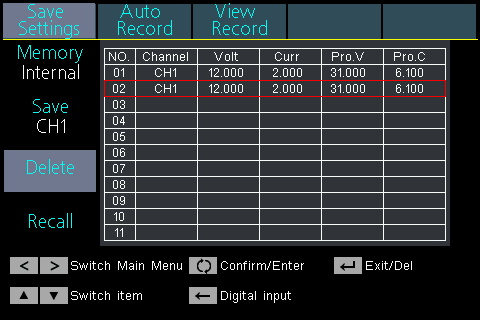

, а также функцию регистрации данных на выходе с возможностью записи и просмотра на экране самого прибора напряжения, тока и мощности в графической и табличной форме

функция регистрации данных на выходе

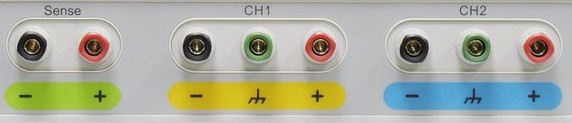

Но основным отличием новых двухканальных моделях от трехканальных является возможность компенсации падения напряжения на соединительных проводах. Для этого предусмотрена возможность их подключения по четырехпроводной схеме. В том месте, где у APS-5603, APS-5613, APS-5615 находится выход третьего канала у APS-5233 и APS-5235 расположены выходы компенсации Sense.



Еще одним отличием двух- и трехканальных моделей является наличие у первых трех ячеек памяти для сохранения параметров с возможностью быстрого вызова.
В связи с тем, что у APS-5233 и APS-5235 параметры первого и второго канала различаются, то у них отсутствует возможность параллельного и последовательного соединения каналов и, соответственно, трекинг режим.

Все модели новых, как двух-, так и трехканальных источников питания Актаком могут программироваться и управляться как с передней панели, так и при помощи SCPI-команд через интерфейсы дистанционного управления USB, LAN и RS-232, которые расположены на задней панели прибора.

Основные технические характеристики новых моделей

Параметры

APS-5233 APS-5235
Выходное напряжение (независимый режим) Канал 1 0…30 В 0…60 В
Канал 2 0…6 В
0…6 В
Выходное ток (независимый режим) Канал 1 0…12 А 0…6 А
Канал 2 0…3 А 0…3 А
Максимальная мощность 378 Вт 378 Вт
Основная погрешность установки/измерения выходного напряжения ≤(0,03%×Uуст+10 мВ)
Основная погрешность установки/измерения выходного тока Канал 1 ≤(0,1%×Iуст+8 мА)
Канал 2 ≤(0,1%×Iуст+5 мА)
Разрешение установки/измерения напряжения
1 мВ
Разрешение установки/измерения тока 1 мА
Шум и пульсации выходного напряжения в режиме стабилизации напряжения Канал 1 ≤4 мВпик-пик ,≤1 мВскз
Канал 2 ≤3 мВпик-пик ,≤1 мВскз
Шум и пульсации выходного тока в режиме стабилизации тока Канал 1 ≤5 мАскз
Канал 2 ≤4 мАскз
