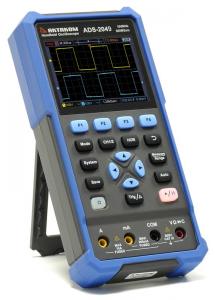

Портативные комбинированные осциллографы экономного класса Актаком "3 в 1" с полосой 100 МГц

Портативные комбинированные осциллографы экономного класса Актаком "3 в 1" с полосой 100 МГц

29.03.2022

Популярная серия комбинированных измерительных приборов Актаком в компактном корпусе ADS-204x пополнилась двумя новыми моделями ADS-2048 и ADS-2049 с полосой пропускания осциллографа до 100 МГц. Несмотря на небольшие размеры и малый вес, комбинированные приборы серии ADS-204x могут совмещать в одном корпусе до трех полнофункциональных измерительных устройств: цифровой двухканальный осциллограф, 4½-разрядный TrueRMS мультиметр и генератор сигналов специальной формы. Эти приборы уже стали незаменимыми при работе в полевых условиях и в качестве измерительного инструмента при оперативных выездах специалистов для устранения неполадок.

Данная серия комбинированных приборов Актаком включает в себя уже шесть моделей ADS-2044, ADS-2045, ADS-2046, ADS-2047, ADS-2048, ADS-2049. Приборы различаются максимальной полосой пропускания осциллографа. Для ADS-2044, ADS-2045 этот параметр составляет 40 МГц, для ADS-2046, ADS-2047 – 70 МГц, для ADS-2048, ADS-2049 - 100 МГц. Также модели различаются наличием или отсутствие функции встроенного генератора сигнала: в моделях ADS-2045, ADS-2047 и ADS-2049 эта функция присутствует, а ADS-2044, ADS-2046 и ADS-2048 являются осциллографами-мультиметрами.

Цифровой осциллограф

  • Два канала
  • Максимальная полоса пропускания до 100 МГц
  • Частота дискретизации до 500 Мвыб/сек
  • Скорость захвата 10000 осц/сек
  • Макс. глубина записи 8 К точек
  • Курсорные измерения
  • 7 типов автоматических измерений
  • Режим XY
  • Пиковый детектор
  • Сохранение на USB накопитель
  • Выход калибратора пробников

Цифровой мультиметр

  • 4 ½ разряда, 20000 отсчетов
  • Измерение истинных среднеквадратических значений TrueRMS
  • Функции измерения: напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
  • Автоматический выбор диапазона измерения
  • Функция удержания измеренных значений
  • Режим относительных измерений

Генератор сигналов специальной формы (для ADS-2045, ADS-2047, ADS-2049)

  • 1 канал
  • Максимальная частота генерации 25 МГц
  • Основные формы сигнала: Синусоидальная, прямоугольная, пилообразная, импульсная
  • 8 типов встроенных специальных форм сигнала
  • Вертикальное разрешение 14 бит
  • Максимальная выходная амплитуда 5 Вп-п

Комбинированные осциллографы Актаком данной серии питаются от двух литий-ионных аккумуляторов общей мощностью 4400 мАч с возможностью зарядки от USB интерфейса. На полном заряде комбинированные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.

В качестве устройства отображения в приборах Актаком серии ADS-204х используется цветной ЖК дисплей с TFT матрицей размером 320х240 точек и диагональю 3,5”.


ADS-2044
ADS-2045
ADS-2046
ADS-2047
ADS-2048
ADS-2049
Функции Осциллограф-мультиметр Осциллограф-мультиметр-генератор сигналов Осциллограф-мультиметр Осциллограф-мультиметр-генератор сигналов Осциллограф-мультиметр
Осциллограф-мультиметр-генератор сигналов
Осциллограф
Кол. каналов 2
Макс. полоса пропускания 40 МГц 40 МГц 70 МГц 70 МГц 100 МГц
100 МГц
Макс. частота дискретизации 250 Мвыб/с 500 Мвыб/с
Скорость захвата 10000 осц/с
Макс. глубина записи 8 К точек
Вертикальное разрешение 8 бит
Горизонтальная развертка 5 нс/дел ~ 1000 с/дел 2 нс/дел ~ 1000 с/дел
Коэффициент вертикального отклонения 10 мВ/дел ~ 10 В/дел
Измерения Курсорные, автоматические (7 типов)
Мультиметр
Разрядность 4 ½ разряда, 20000 отсчетов
TrueRMS
да
Функции измерения
напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Генератор сигналов специальной формы (только для ADS-2045, ADS-2047, ADS-2049)
Кол. выходов
1
Частота генерации 0,1 Гц ~ 25 МГц
Формы сигнала 4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных
Вертикальное разрешение
14 бит
Выходная амплитуда
20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом)
Общие характеристики
Питание 2 Li-ion аккумулятора х 2200 мАч
Интерфейсы
USB тип С
Дисплей
Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5”
Габаритные размеры/вес
198 х 96 х 38 мм / 600 г
