Портативные осциллографы-мультиметры серии ADS-2000 в Госреестре СИ РФ
Портативные осциллографы-мультиметры серии ADS-2000 в Госреестре СИ РФ
06.10.2025
Приказом Федерального агентства по техническому регулированию и метрологии от 27 марта 2025 г. № 614 (п.12 Приложения к приказу) утвержден тип СИ на осциллографы-мультиметры цифровые серии ADS-2000.

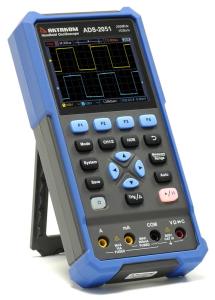

Несмотря на небольшие размеры и малый вес, комбинированные приборы ADS-204x/205x могут совмещать в одном корпусе до трех полнофункциональных измерительных устройств: цифровой двухканальный осциллограф, 4½-разрядный TrueRMS мультиметр и генератор сигналов специальной формы.
Цифровой осциллограф
- Два канала
- Максимальная полоса пропускания до 200 МГц
- Частота дискретизации до 1 Гвыб/сек
- Скорость захвата 10000 осц/сек
- Макс. глубина записи 8 К точек
- Курсорные измерения
- 7 типов автоматических измерений
- Режим XY
- Пиковый детектор
- Сохранение на USB накопитель
- Выход калибратора пробников
Цифровой мультиметр
- 4 ½ разряда, 20000 отсчетов
- Измерение истинных среднеквадратических значений TrueRMS
- Функции измерения: напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
- Автоматический выбор диапазона измерения
- Функция удержания измеренных значений
- Режим относительных измерений
Генератор сигналов специальной формы (для ADS-2045, ADS-2047, ADS-2049, ADS-2051)
- 1 канал
- Максимальная частота генерации 25 МГц
- Основные формы сигнала: Синусоидальная, прямоугольная, пилообразная, импульсная
- 8 типов встроенных специальных форм сигнала
- Вертикальное разрешение 14 бит
- Максимальная выходная амплитуда 5 Вп-п
Основные технические характеристики
|
ADS-2044
|
ADS-2045
|
ADS-2046
|
ADS-2047
|
ADS-2048
|
ADS-2049
|
ADS-2050
|
ADS-2051
|
|
Функции
|
Осциллограф-мультиметр
|
Осциллограф-мультиметр-генератор сигналов
|
Осциллограф-мультиметр
|
Осциллограф-мультиметр-генератор сигналов
|
Осциллограф-мультиметр
|
Осциллограф-мультиметр-генератор сигналов
|
Осциллограф-мультиметр
|
Осциллограф-мультиметр-генератор сигналов
|
|
Осциллограф
|
|
|
Кол. каналов
|
2
|
|
Макс. полоса пропускания
|
40 МГц
|
40 МГц
|
70 МГц
|
70 МГц
|
100 МГц
|
100 МГц
|
200 МГц
|
200 МГц
|
|
Макс. частота дискретизации
|
250 Мвыб/с
|
500 Мвыб/с
|
1 Гвыб/сек
|
|
Скорость захвата
|
10000 осц/с
|
|
Макс. глубина записи
|
8 К точек
|
|
Горизонтальная развертка
|
5 нс/дел ~ 1000 с/дел
|
2 нс/дел ~ 1000 с/дел
|
|
Коэффициент вертикального отклонения
|
10 мВ/дел ~ 10 В/дел
|
|
Мультиметр
|
|
Разрядность
|
4 ½ разряда, 20000 отсчетов
|
TrueRMS
|
да
|
Функции измерения
|
напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
|
|
Генератор сигналов специальной формы (только для ADS-2045, ADS-2047, ADS-2049, ADS-2051)
|
Кол. выходов
|
1
|
|
Частота генерации
|
0,1 Гц ~ 25 МГц
|
|
Формы сигнала
|
4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных
|
Выходная амплитуда
|
20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом)
|
|
Общие характеристики
|
|
Питание
|
2 Li-ion аккумулятора х 2200 мАч
|
Интерфейсы
|
USB тип С
|
Дисплей
|
Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5”
|
Габаритные размеры/вес
|
198 х 96 х 38 мм / 600 г
|
Осциллографы-мультиметры цифровые серии ADS-2000. уже стали незаменимыми при работе в полевых условиях и в качестве измерительного инструмента при оперативных выездах специалистов для устранения неполадок.
Номер в Госреестре СИ 95003-25.
Срок действия до 27.03.2030.
