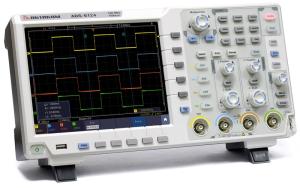

Комбинированные осциллографы Актаком 7 в 1 доступны к поставке

18.02.2026

Доступны к быстрой поставке двух и четырехканальные модели комбинированных осциллографов Актаком с полосой пропускания 350 и 500 МГц.

Данные приборы - это не просто осциллограф, а целый измерительный комплекс в одном корпусе: все что нужно для полноценного анализа сигналов. Непревзойденная функциональность делает его идеальным выбором как для профессиональных инженеров, так и для учебных лабораторий.

Уже в стандартной поставке в одном корпусе объединены до 7 измерительных приборов:

• Цифровой осциллограф
• 2 (ADS-6332, ADS-6352) или 4 (ADS-6134, ADS-6144) аналоговых канала
• Полоса пропускания 500 МГц (ADS-6144, ADS-6352) и 350 МГц (ADS-6134, ADS-6332)
• Частота дискретизации до 5 Гвыб/сек
• Глубина записи до 400 М точек
• Макс. скорость захвата осциллограмм 600000 осц/сек

• Встроенный генератор сигналов
• Один канал
• Макс.частота генерации 50 МГц
• 64 предустановленные формы
• Вертикальное разрешение 14 бит
• Количество точек, участвующих в формировании сигнала до 16 К

• Цифровой мультиметр
• 4 ½ разряда
• Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, частоты; тестирование диодов и прозвонка целостности цепи

• Прецизионный частотомер
• 6 разрядов
• Диапазон измерения от 2 Гц до макс.частоты осциллографа
• Статистическая обработка результатов

• Анализатор спектра на основе БПФ
• 4 окна: прямоугольник, Hanning, Blackman, Hamming
• Диапазон измерения до макс.частоты осциллографа

• Анализатор протоколов
• декодирование протоколов I²C, SPI, RS-232/UART, CAN

• Измеритель АЧХ
• на основе диаграмм Боде с построением логарифмических амплитудно-фазовых частотных характеристик

Основные технические характеристики

Параметр		ADS-6332	ADS-6134	ADS-6352	ADS-6144
Кол-во каналов	2		4	2	4
Полоса пропускания	350 МГц			500 МГц
Макс. частота дискретизации	5 Гвыб/с
Разрешение АЦП	8 бит
Максимальная глубина записи	400 М точек
Скорость захвата осциллограмм	600 000 осц/сек
Горизонтальная развертка	500 пс/дел ~ 1000 с/дел
Вертикальное отклонение	1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел
Тип запуска	Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон, сигналы последовательных шин: I²C, SPI, RS-232/UART, CAN
Генератор сигналов	1 канал, макс.частота 50 МГц, 14 бит
Анализатор протоколов	I²C, SPI, RS-232, CAN
Цифровой мультиметр	4 ½ разряда (20000 отсчетов) Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, частоты; тестирование диодов и прозвонка целостности цепи
Дисплей	10,4”, ЖК сенсорный IPS 1024 x 768

Кто является основными пользователями данных приборов:

• Инженеры-разработчики и конструкторы электронных устройств, особенно для тех, кто работает со сложными аналого-цифровыми системами
• Специалисты по сервисному и ремонтному обслуживанию сложной электроники
• Образовательные и научно-исследовательские учреждения: наглядное изучение сигналов, основ электроники и анализа высокочастотных сигналов
• Производственные линии: Контроль качества и тестирование устройств
• Инженеры и разработчики систем промышленной автоматизации и интернета вещей IoT
• Специалисты в области автомобильной электроники

Комбинированные осциллографы Актаком с полосой пропускания 350 и 500 МГц включены в Госреестр СИ РФ за номером 91998-24.
