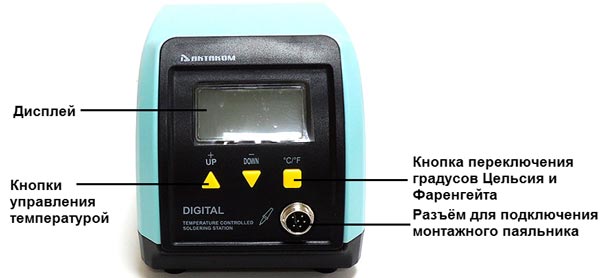

Органы управления паяльной станции ASE-1116
Загрузить в PDF
Подготовка к работе с паяльной станцией ASE-1116

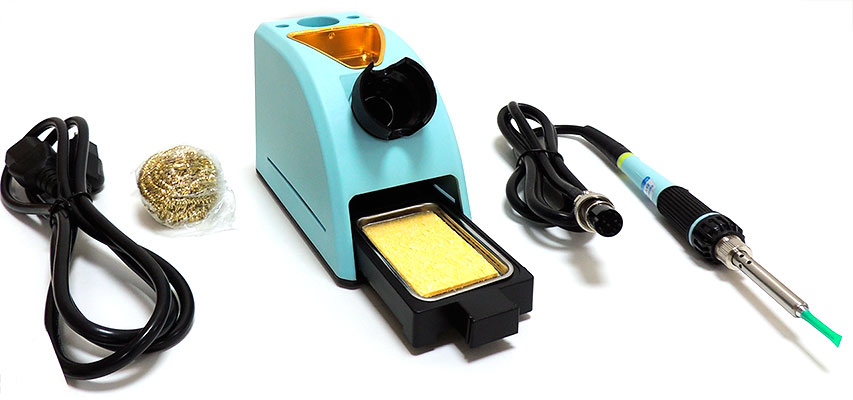

Подготовка держателя паяльника и губки
ВНИМАНИЕ! Губка находится в сжатом состоянии. При смачивании водой она увеличится в размерах. Смочите губку водой и отожмите её досуха. Невыполнение этого требования может привести к повреждению наконечника паяльника.
- Возьмите паяльник и поместите его в держатель паяльника.
- Увлажните водой чистящую губку и затем выжмите её насухо. Разгладьте губку и поместите её в поддон держателя.
Подключение паяльной станции
ВНИМАНИЕ! Перед подключением или отключением сетевого кабеля убедитесь, что выключатель питания на задней панели станции находится в положении “O”. Невыполнение этого требования может привести к повреждению паяльной станции.
- Подключите разъём соединительного кабеля монтажного паяльника к соответствующему разъёму на корпусе паяльной станции.

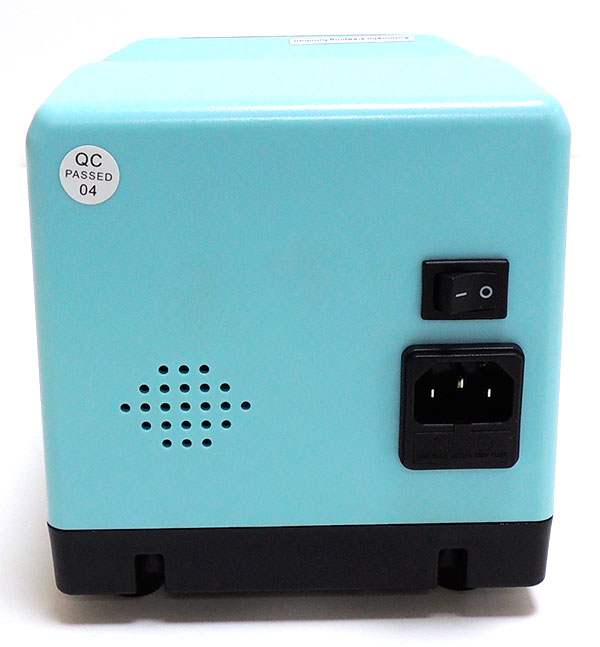

- Подключите кабель питания к разъёму на задней панели станции.
Загрузить в PDF
Порядок работы с паяльной станцией ASE-1116
- Включите питание, переведя выключатель на задней панели паяльной станции в положение "I" – на дисплеях отобразится сначала надпись U09, а затем значение заданной температуры.
- Кнопкой °С/°F выберите единицы измерения температуры °С или °F.
- Кнопками UP+ и DOWN- введите необходимое значение температуры в строке SET.
- В строке TEMP на дисплее температура начнёт приближаться к заданному в строке SET значению. Индикатор нагрева HEAT ON будет гореть.
- Когда температура достигнет установленного значения и стабилизируется, индикатор нагрева HEAT ON погаснет.
- Когда разница между фактической температурой и точкой на кончике пайки отличается более чем на ±10 °С, будет отображаться индикатор WAIT. Это означает, что система электронного контроля стабилизирует температуру. Прекратите пайку, дождитесь момента, когда индикатор WAIT исчезнет, и только затем продолжите пайку.
При неисправности нагревательного элемента, датчика температуры или его цепи, на дисплее появится ERROR.
