АТР-1209 Термопинцет

Ваша корзина пуста

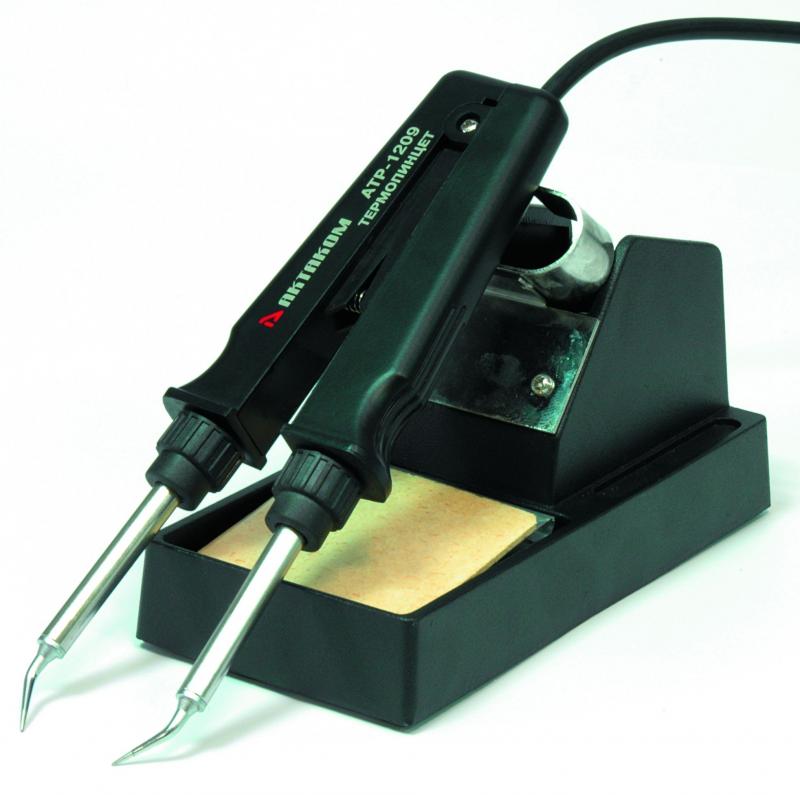

Термопинцет для SMD-компонентов, подключается к блоку управления. Поставляется как доп. опция для АТР-1107, АТР-1109, АТР-4204, АТР-4302. Напряжение питания 24 В, потребляемая мощность 100 Вт, диапазон t=200…480 °C. Комплектуется наконечником АТР-8389.

Снято с производства
Замена: ASE-1209
Антистатическое исполнениеАнтистатическое исполнение

Розничная цена (вкл. НДС):  недоступно

  • Прямое нагревание для уменьшения влияния на окружающие компоненты на платах с большой плотностью монтажа
  • Легко удаляет SMD-микросхемы в плоских корпусах размерами до 25 мм
  • Современная антистатическая защита
  • Термопинцет может использоваться со станциями АТР-1107, АТР-1109, АТР-4204, АТР-4302

Технические параметры

  • Температурный диапазон: 200 °C...480 °C
  • Напряжение питания: 24 В
  • Потребляемая мощность: 100 Вт
  • Керамический нагреватель
  • Потенциал наконечников относительно земли: менее 2 мВ
  • Сопротивление наконечников относительно земли: менее 2 Ом
  • Длина: 186 мм
  • Вес: около 98 гр

Стандартная комплектация

  • Термопинцет с наконечником АТР-8389
  • Держатель термопинцета
  • Губка для очистки наконечников (в подставке)
  • Термостойкий захват для смены наконечников
  • Руководство по эксплуатации

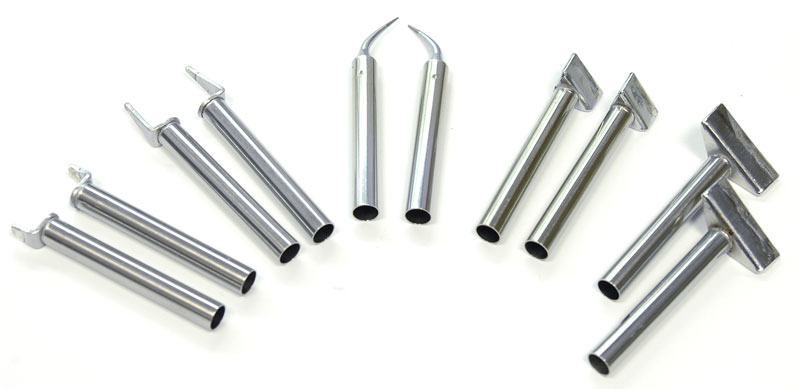

Дополнительная комплектация

Размер А (В) х Длина, мм А Н Модель Наименование
CHIP


1,0 13,0 АТР-8379 Наконечник / CHIP 1L
2,0 13,0 АТР-8378 Наконечник / CHIP 2L
1,5 (0,5) 13,0 АТР-8388 Наконечник / CHIP 0.5C
R 0,25 18,5 АТР-8389 Наконечник / CHIP 0.51
SOP 4,0 8,0 АТР-8390 Наконечник / SOP 4L
6,0 8,0 АТР-8391 Наконечник / SOP 6L
8,0 8,0 АТР-8380 Наконечник / SOP 8L
10,0 8,0 АТР-8381 Наконечник / SOP 10L
13,0 8,0 АТР-8382 Наконечник / SOP 13L
15,0 8,0 АТР-8392 Наконечник / SOP 15L
18,0 8,0 АТР-8383 Наконечник / SOP 18L
20,0 8,0 АТР-8384 Наконечник / SOP 20L
25,0 8,0 АТР-8385 Наконечник / SOP 25L

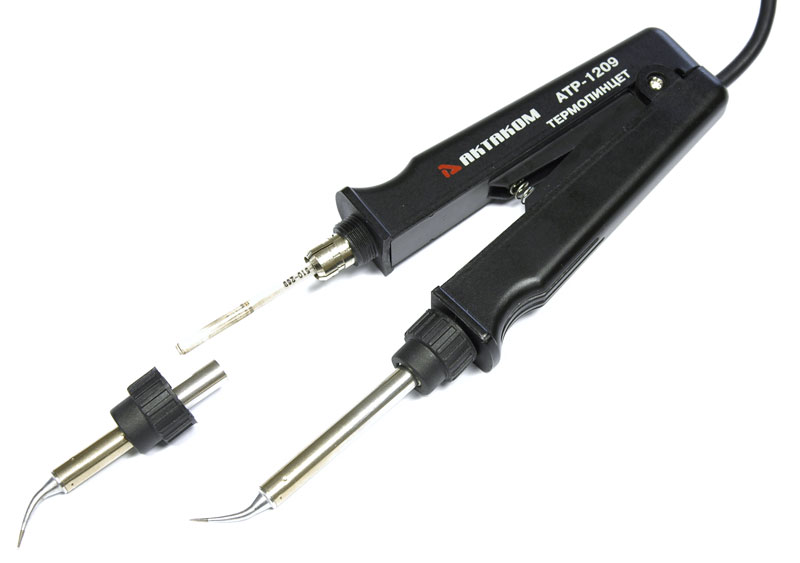

  • Нагревательный элемент A1321
  • Загрузить в PDF

    Порядок работы с термопинцетом АТР-1209 (ASE-1209)

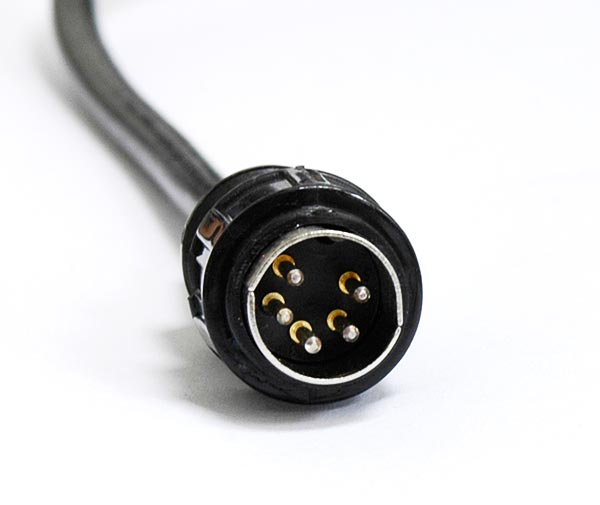

    1. Установите термопинцет АТР-1209 (ASE-1209) в держатель. Подсоедините кабель термопинцета к соответствующему разъему паяльной станции. Включите питание станции.
    2. При помощи регулятора температуры, расположенного на панели управления паяльной станции, установите нужную температуру нагрева наконечников термопинцета.
      Внимание! Не превышайте значение температуры 400 °С.

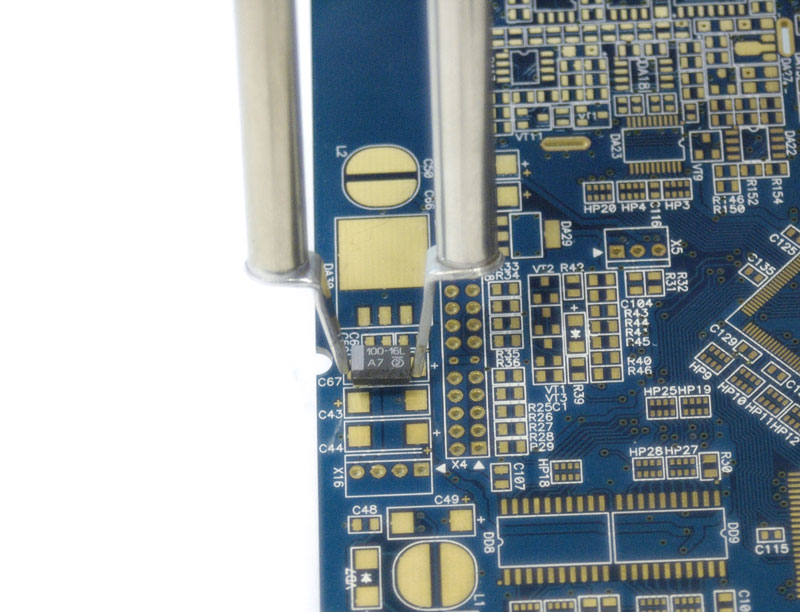

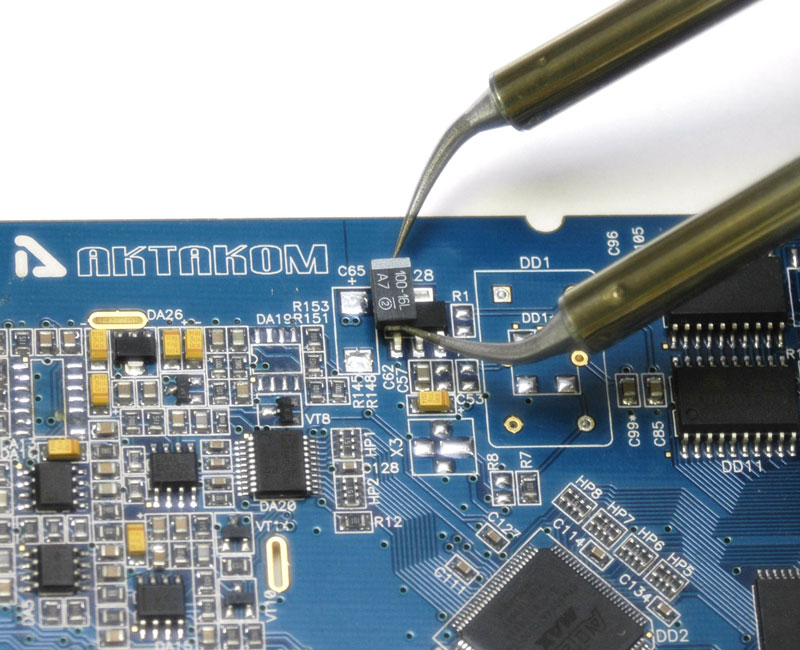

    3. При монтаже SMD-компонентов нанесите паяльную пасту на контактную площадку печатной платы. Охватите термопинцетом контактные площадки SMD-компонента и установите его на контактную площадку печатной платы. После расплавления паяльной пасты уберите пинцет.

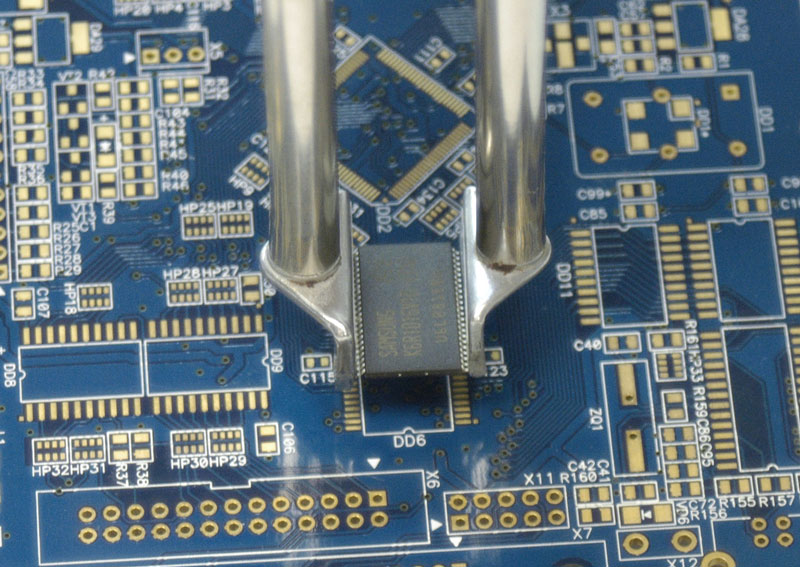

    4. При демонтаже SMD-компонентов охватите термопинцетом контактные площадки SMD-компонента и после расплавления паяльной пасты демонтируйте радиокомпонент.
    5. По окончании работы установите термопинцет в держатель и отключите питание станции.

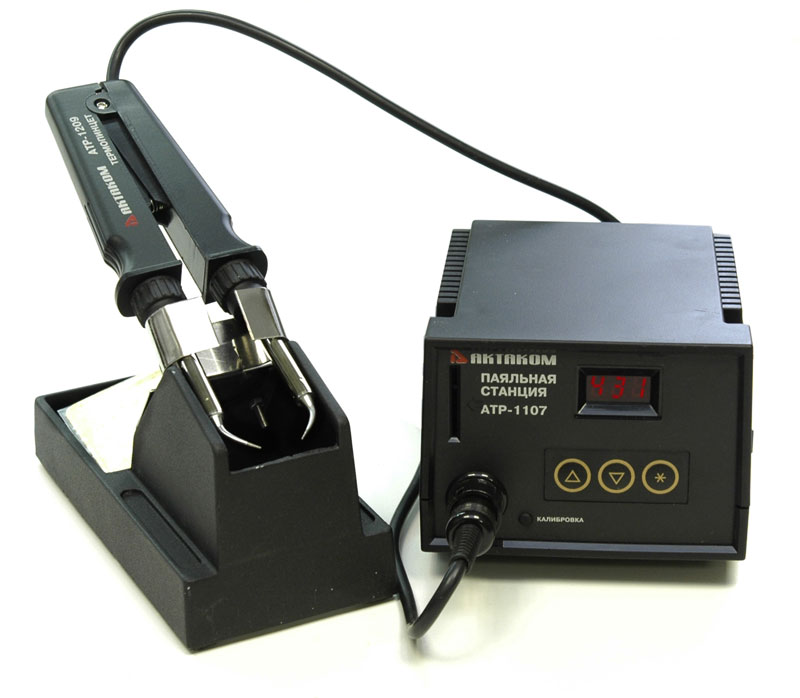

    Паяльная станция АТР-1107 с термопинцетом АТР-1209 (ASE-1209) для SMD компонентов
