АТР-9382 Вакуумный захват

Ваша корзина пуста

Двухканальный вакуумный захват для перемещения электронных компонентов и микросхем весом до 120 г. Потребляемая мощность 10 Вт, насос диафрагменного типа, мощность всасывания 280 мм рт.ст. Сменные присоски из токопроводящего силикона. Антистатическое исполнение. Габаритные размеры : 185*157*105 мм. Вес 2,5 кг.

Антистатическое исполнениеАнтистатическое исполнение

Розничная цена (вкл. НДС):  6 840,00 руб.

В корзину  Быстрый заказ

Вакуумные захваты — универсальный инструмент, позволяющий осуществлять быстрое и точное позиционирование компонентов.

  • удобен для захвата SMD элементов, микросхем, резисторов, конденсаторов и других мелких предметов
  • легко настроить, легко использовать
  • высокая сила всасывания дает возможность перемещать предметы весом до 120 г
  • плавная регулировка силы всасывания
  • сменные насадки и насадки-присосы различной формы и диаметра облегчают работу
  • антистатическое исполнение

Технические характеристики

  • Потребляемая мощность 10 Вт
  • Тип насоса диафрагменный
  • Максимальное всасывание 280 мм рт.ст.
  • Кол-во каналов два
  • Габаритные размеры 185х157х105 мм
  • Масса 2,5 кг

Принадлежности

  • Насадки-присосы: диаметр 6 мм, 7 мм, 8 мм
  • Прямые насадки: внутренний диаметр 0,7 мм; 1,45 мм
  • Изогнутые насадки: внутренний диаметр 0,7 мм; 1,45 мм

Применение насадок

Типы насадок Область применения
Насадка прямая с внутренним Ø 0,7 мм Элементы типа SMD, микросхемы, резисторы, конденсаторы и другие электронные компоненты
Насадка прямая с внутренним Ø 1,45 мм Небольшая интегральная схема (размером 8-40 выводов)
Насадка прямая с внутренним Ø 0,7 мм + присос Ø 6 мм Интегральная схема (14 и больше выводов)
Насадка прямая с внутренним Ø 0,7 мм + присос Ø 7 мм Интегральная схема (20 и больше выводов)
Насадка прямая с внутренним Ø 0,7 мм + присос Ø 8 мм Интегральная схема (40 и больше выводов)
Насадка прямая с внутренним Ø 1,45 мм + присос Ø 8 мм Небольшой тяжелый электронный элемент

Стандартная комплектация

  • Блок управления с кабелем питания
  • Две ручки захвата с воздушными шлангами
  • Насадки:
    • прямые, внутренний Ø 0,7 мм
    • внутренний Ø 1,45 мм
    • изогнутые, внутренний Ø 0,7 мм
    • внутренний Ø 1,45 мм
    • присосы Ø 6 мм
    • Ø 7 мм
    • Ø 8 мм
Загрузить в PDF

Порядок работы с вакуумными захватами АТР-9381, АТР-9382

Меры предосторожности

Перед началом работы, пожалуйста, проверьте, соответствует ли напряжение сети тому, которое установлено изготовителем.

  1. Выберите подходящую насадку и присос в соответствии с типом и массой перемещаемого предмета.
  2. Установите выбранную насадку на ручку захвата. Если необходимо, добавьте насадку-присос.
  3. Вставьте вилку в розетку и включите устройство (при включении загорится индикатор).

Начало работы

  1. Положите насадку или присос на предмет, который нужно переместить.
  2. При работе с АКТАКОМ АТР-9381 нажмите на педаль, при работе с АКТАКОМ АТР-9382 закройте пальцем отверстие на ручке – мгновенно создастся разряжение, которое позволит захватить и удерживать электронный компонент.
  3. Переместите захваченный предмет в нужное место и отпустите педаль или снимите палец с отверстия.
  4. При работе с компонентами различных размеров используйте присосы или насадки с подходящими диаметрами.

Вопросы и ответы

  • Что делать при плохой работе насоса вакуумных захватов АТР-9381/АТР-9382?

  • Что делать при плохой работе насоса вакуумных захватов АТР-9381/АТР-9382?

    При плохой работе насоса или при низкой мощности всасывания проверьте, правильно ли подключен воздушный шланг. В случае неисправности, закрепите воздушный шланг так, чтобы он не пропускал воздух.

    Проверьте, не загрязнена ли губка фильтра, установленная в разъеме 1 (Рис.1 и Рис.2). Если губка фильтра грязная – замените ее. Для этого открутите гайку воздушного шланга, удалите губку фильтра из разъема 1 (Рис.1 и Рис.2), замените ее на новую и установите воздушный шланг обратно. Если причина не в фильтре, то, возможно, сломан насос. Если необходим ремонт, обратитесь в сервис-центр.

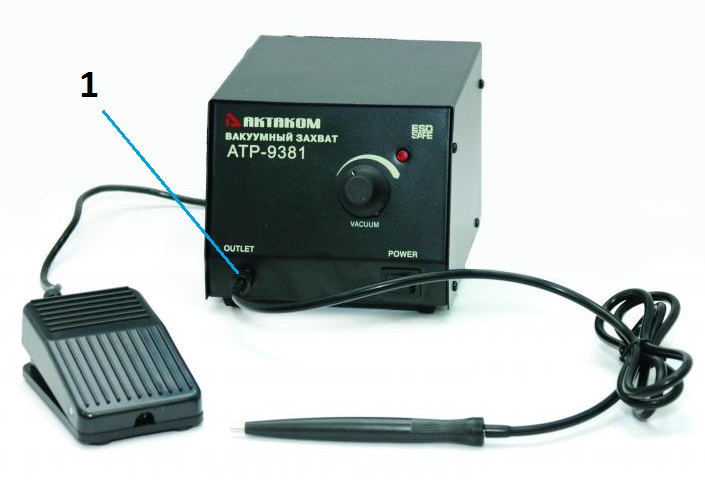

    Рис. 1. Разъем для подключения воздушного шланга АТР-9381

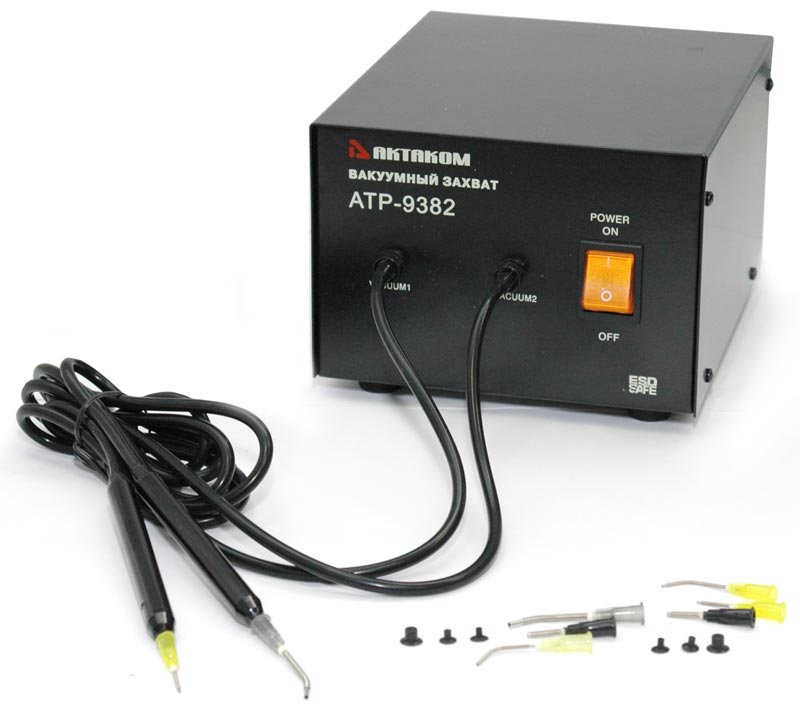

    Рис. 2. Разъемы для подключения воздушных шлангов АТР-9382
