ATH-144x-SW Программное обеспечение источников питания АТН-144х

Ваша корзина пуста

Программное обеспечение АТН-144х_SW предназначено для управления источниками питания АТН-1441, АТН-1443, АТН-1446 от персонального компьютера.

Совместимо с приборами:
• АТН-1441 Источник питания программируемый
• АТН-1446 Источник питания программируемый
Для Windows<sup>®</sup> Для Windows®
Совместимые ОС: Windows 7 x32

Розничная цена (вкл. НДС):  6 210,00 руб.

В корзину  Быстрый заказ
Загрузить
(8.33 МБ)

Программное обеспечение АТН-144х_SW предназначено для управления источниками питания АТН-1441, АТН-1443, АТН-1446 от персонального компьютера.

Внимание! Подключение источника питания производится через преобразователь USB-RS-232 АСЕ-1001 с предварительной установкой драйверов данного преобразователя.
Через стандартные преобразователи USB-RS-232 источники питания АТН-1441, АТН-1443, АТН-1446 управляться от ПК не будут!!!

Перед настройкой ПО необходимо настроить прибор. Для этого требуется войти в меню прибора, выбрать пункт "Address set" и в пункте "New" указать адрес прибора, который будет использоваться в дальнейшем при настройке программного обеспечения.

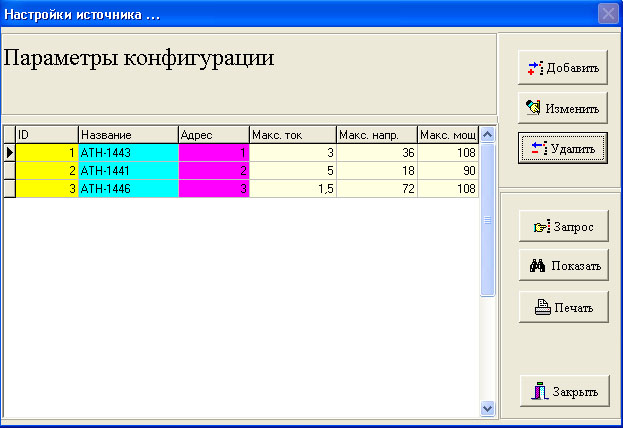

Работа с прибором начинается с настройки конфигурации прибора при помощи панели инструментов. Эта панель используется при работе нескольких приборов под управлением одного компьютера или для установки параметров нового источника питания.

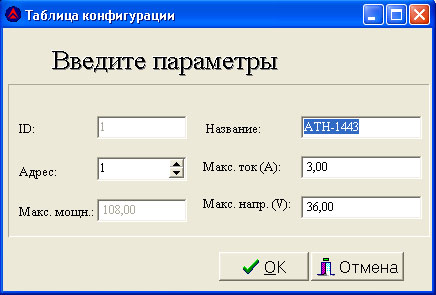

Пользователь может добавить новый прибор в систему и для него необходимо установить параметры. При этом, при добавлении в систему нового прибора его название и адрес не должны совпадать с уже существующими.

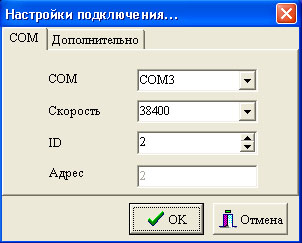

Подключение источника питания производится по интерфейсу RS-232, параметры соединения через который пользователь тоже может настроить

Важно! Скорость COM порта необходимо указать такую же, что и в свойствах виртуального COM порта на ПК. Посмотреть свойства COM порта можно в диспетчере устройств операционной системы. ID соответствует ID прибора, к которому настраивается подключение.

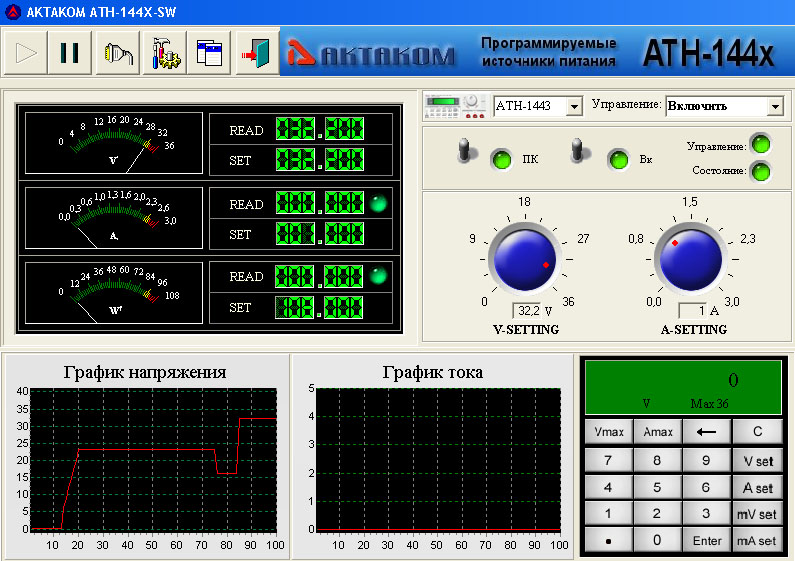

Главная панель программного обеспечения АТН-144х_SW выглядит следующим образом:

Важно! При работе с несколькими источниками питания, переключение ПО между приборами должно осуществляться выбором ID прибора в настройке COM порта. Если выбирать нужный прибор из списка приборов, то в конфигурации настройки COM порта ID не изменится, и связь не установится.

Устанавливая положение виртуальных переключателей можно задать управление от ПК:

Или локальное (с передней панели) управление источником питания:

Установка выходных параметров источника питания может производиться двумя способами (рассмотрим на примере установки выходного напряжения):

  • при помощи виртуального поворотного регулятора:

  • при помощи цифровой клавиатуры

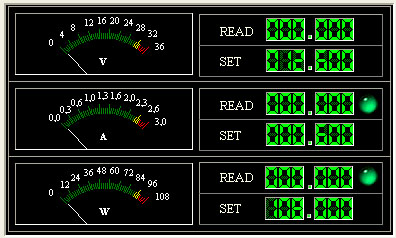

Панель индикации служит для отображения в аналоговом и цифровом видах установленных и текущих значений напряжения, тока и мощности.

На аналоговых (стрелочных) индикаторах, расположенных в левой части панели, отображаются текущие значения напряжения (V), тока (A) и мощности (W).
На цифровых индикаторах, расположенных в правой части панели, отображаются установленные (SET) и считанные (READ) значения напряжения, тока и мощности.

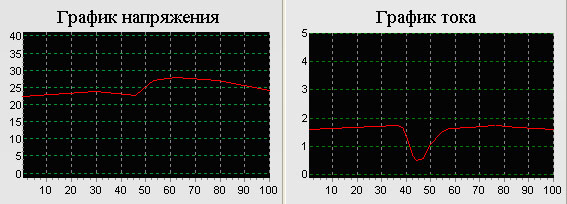

Панель графиков служит для отображения текущих значений напряжения и тока в виде графика.

При этом масштаб графика можно изменить.

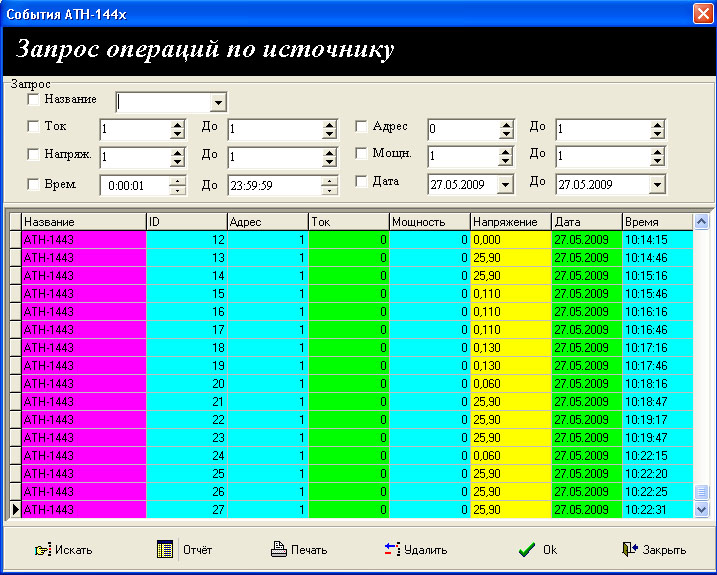

Программное обеспечение АТН-144х_SW позволяет сохранять данные для последующего анализа. Для этого предусмотрен журнал событий, который можно просмотреть на отдельной закладке и в дальнейшем распечатать.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Программное обеспечение АКТАКОМ относится к объектам авторских прав и охраняется в соответствии с ГК РФ ст. 1259.

Торговый знак АКТАКОМ зарегистрирован Федеральной службой по интеллектуальной собственности РФ и охраняется в соответствии с действующим законодательством (ГК РФ ст. 1484).

Windows, эмблема Windows являются охраняемыми товарными знаками корпорации Майкрософт (Microsoft Corporation).
