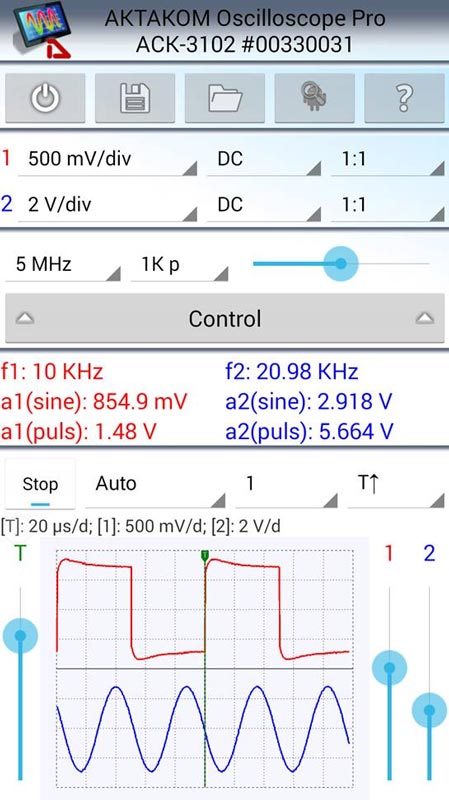

AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов

Приложение Aktakom Android Oscilloscope Pro предназначено для полнофункционального управления осциллографами ACK-3106, АСК-3106L, ACK-3116, АСК-3002, АСК-3102, ACK-3102 1T, ACK-3102 1M, АСК-3712, ACK-3712 1T, ACK-3712 1M и модулями комбинированных приборов, в которых имеется осциллограф, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Возможности

Приложение Aktakom Android Oscilloscope Pro обеспечивает автоматическое обнаружение доступного к работе прибора, подключённого к андроид-устройству по интерфейсу USB, инициализацию и запуск обнаруженного экземпляра прибора.

Aktakom Android Oscilloscope Pro обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры и чтение данных в режиме осциллографа. Собранные осциллограммы отображаются на графике, графики могут масштабироваться пользователем произвольно.

Приложение позволяет записывать данные осциллограмм в файлы. Файлы с данными можно вновь загружать в приложение для просмотра и анализа.

Приложение Aktakom Android Oscilloscope Pro позволяет также автоматически измерять частоту и амплитуду сигнала по обоим каналам.

Для использования программы при подключении прибора программа потребует ключ. Без ввода ключа программа работает, но не имеет связи с прибором. Без ввода ключа можно, например, просматривать ранее записанные файлы. Ключ можно получить на сайте www.aktakom.ru после регистрации прибора по его серийному номеру. Ключ обеспечивает работу программы только с одним прибором.

Интерфейс

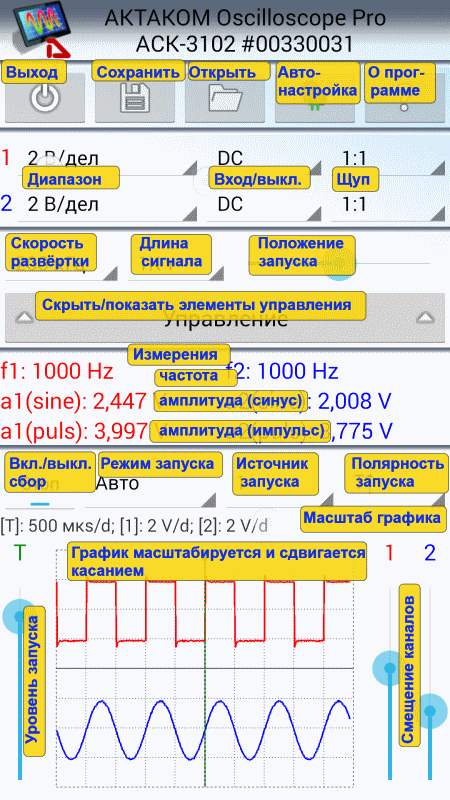

Программное обеспечение AKTAKOM Oscilloscope Pro имеет интуитивно понятный и удобный интерфейс.

Расширенные режимы синхронизации

Данная версия приложения не поддерживает расширенные режимы синхронизации осциллографа АСК-3102 1Т, но позволяет работать с этим прибором, используя стандартные режимы запуска по фронту.

Автоматическая настройка на сигнал

По команде автоматической настройки программа будет пытаться автоматически подобрать оптимальные для поданного сигнала настройки прибора — горизонтальную и вертикальную развертку и уровень синхронизации.

Длина осциллограммы

AKTAKOM Oscilloscope Pro может отображать сигнал как после момента срабатывания схемы запуска (послезапись), так и непосредственно до него (предзапись). Предзапись, т. е. задержка запуска относительно начала отображения сигнала — количество выборок, собираемых прибором перед переходом в режим ожидания события запуска. Длина послезаписи — количество выборок, собираемых прибором после возникновения события запуска. Сумма значений задержки запуска и длины послезаписи (длина осциллограммы) дают общий размер буфера данных, который будет прочитан программой из прибора по окончании цикла измерений. Приложение позволяет пользователю выбрать один из трёх вариантов длины осциллограммы – 1К точек, 10К или 100К (1К точек = 1024 точки). Соотношение длин предзаписи/послезаписи задаётся пользователем с помощью регулятора-ползунка.

Сохранение данных

Данные собранных осциллограмм программа может сохранять в файлы на карте памяти устройства. Для этих файлов используется текстовый формат CSV (Comma Separated Values), который может быть затем открыт как самим приложением AKTAKOM Android Oscilloscope Pro, так и любым текстовым редактором или процессором электронных таблиц. Вместе с данными в файл сохраняются и настройки прибора, которые восстанавливаются при их загрузке.

Определение параметров сигнала

Пользователю AKTAKOM Oscilloscope Pro доступны автоматические измерения частоты и амплитуды сигналов по обоим каналам. При этом амплитуда измеряется для двух режимов: для режима синусоидального сигнала (от средней линии сигнала до минимальных и максимальных его значений) и для режима импульсного сигнала (от нижнего уровня импульса до верхнего уровня).

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Порядок получения программного обеспечения:

1. Зайдите на сайт www.aktakom.ru, используя мобильное устройство, работающее с ОС Android.
2. Откройте страницу с данным приложением.
3. Нажмите на кнопку "Доступно в Google Play".

Далее следуйте инструкциям сайта Google Play.
