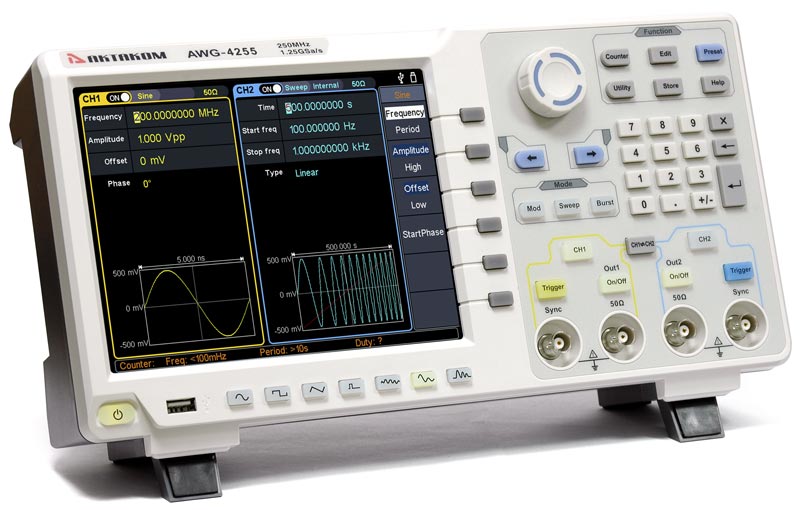

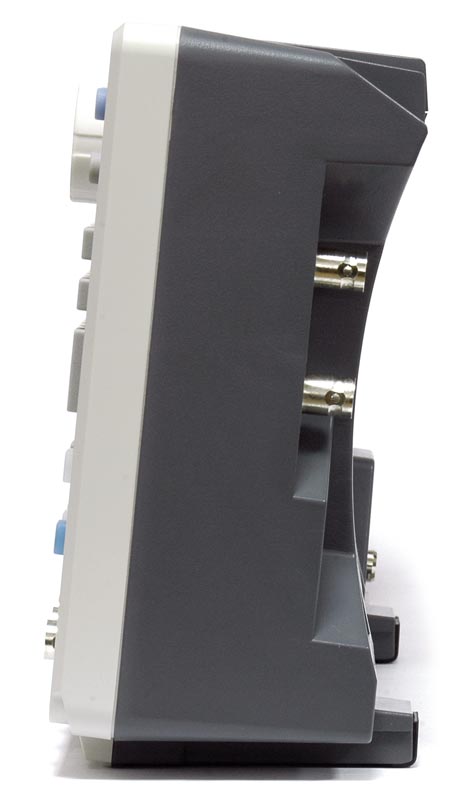

AWG-4255 Генератор сигналов специальной формы

Ваша корзина пуста

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (152 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…250 МГц (синус). Разрешение по вертикали: 14 бит. Встроен. формы: дискретизация: 1,25 Гвыб/сек, макс. количество точек - 1 М. Произвольная форма: 1,25 Гвыб/сек, до 1 М точек. Режимы модуляции АМ, ЧМ, ФМ, АМн (ASK, OSK), ЧМн (FSK, 3FSK, 4FSK), ФМн (BPSK), ШИМ. Свипирование. Режим пачек импульсов. Генератор гармоник. 7-разрядный частотомер до 200 МГц, Сенсорный цветной граф. ЖК-дисплей (8" TFT, 800 х 600). Интерфейс USB-host, USB-device, LAN. Поддержка SCPI и LabView. Габариты 340 х 177 х 90 мм. Вес 2,5 кг

USB Host LAN (Local Area Network)

Розничная цена (вкл. НДС):  136 998,00 руб.

В корзину  Быстрый заказ

Технические характеристики

Максимальная выходная частота 80 МГц (AWG-4085)
100 МГц (AWG-4101)
160 МГц (AWG-4165)
250 МГц (AWG-4255)
Количество каналов 2
Частота дискретизации 1,25 Гвыб/сек
Вертикальное разрешение 14 бит
Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Встроенные специальной формы 152 типа
Произвольная форма
Гармоники

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ... 80 МГц (AWG-4085)
1 мкГц ... 100 МГц (AWG-4101)
1 мкГц ... 160 МГц (AWG-4165)
1 мкГц ... 250 МГц (AWG-4255)
прямоугольный сигнал 1 мкГц ... 50 МГц (AWG-4165, AWG-4255)
1 мкГц ... 40 МГц (AWG-4101)
1 мкГц ... 30 МГц (AWG-4085)
импульсный сигнал 1 мкГц ... 25 МГц
пилообразный сигнал 1 мкГц ... 5 МГц
гармоники 1 мкГц ... 40 МГц (AWG-4085)
1 мкГц ... 50 МГц (AWG-4101)
1 мкГц ... 80 МГц (AWG-4165)
1 мкГц ... 125 МГц (AWG-4255)
белый шум 120 МГц (-3 дБ, тип.)
встроенные формы 1 мкГц ... 15 МГц
произвольная форма 1 мкГц ... 50 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ... 28°C) ±1 ppm

Синусоидальный сигнал

Коэффициент гармоник ≤-65 дБн (DC ~ 1 МГц)
≤-60 дБн (>1 МГц ~ 10 МГц)
≤-50 дБн (>10 МГц ~ 120 МГц)
≤-45 дБн (>120 МГц)
Общие гармонические искажения <0.05% (10 Гц ~ 20 кГц, 1 Вп-п)
Негармонические искажения (типичное, 0 дБм) <-70 дБн (DC ~ 10 МГц)
<-70 дБн + 6 дБ/октава (> 10 МГц)
Фазовый шум (типичное, 0 дБм) -110 дБн/Гц @ 10 кГц (10 МГц)

Прямоугольный сигнал

Время нарастания / спада ≤ 5 нс
Выброс ≤ 3 %
Коэффициент заполнения 50%
Джиттер (скз) 300 пс + 100 ppm

Треугольный сигнал

Симмметрия 0 ... 100%
Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия) ≤1%

Импульсный сигнал

Длительность 12 нс ... 996875 с
Время нарастания / спада ≤ 7 нс
Выброс <3%
Джиттер (скз) 300 пс + 100 ppm

Гармоники

Порядок гармоник ≤ 16
Тип гармоники четная, нечетная, все, пользовательская
Амплитуда / Фаза может задаваться для каждой гармоники

Пользовательская (произвольная) форма

Количество точек, участвующих в формировании сигнала 2...1 М точек
Вертикальное разрешение 14 бит
Время нарастания / спада
<7 нс
Джиттер (скз)
3 нс

Амплитуда

Амплитуда (50 Ом) 1 мВп-п -10 Вп-п (≤ 40 МГц)
1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц)
1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц)
1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)
Амплитуда (выс. импеданс) 2 мВп-п -20 Вп-п (≤ 40 МГц)
2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц)
2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц)
2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц)
Вертикальное разрешение 1 мВп-п или 4 разряда
Точность (1 кГц, синус, DC смещение = 0) ±(1 %+1 мВп-п)

DC смещение

Диапазон (DC) ±5 Впик - амплитуда Впп/2 (50 Ом)
±10 Впик - амплитуда Впп/2 (высокий импеданс)
Погрешность ±(1% + 1 мВ + амплитуда Впп *0,5%)
Разрешение 1 мВп-п или 4 разряда

Модуляция

Тип модуляции АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн)

AM Модуляция

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Коэффициент модуляции 0% ... 100%
Частота модуляции 2 мГц ... 100 кГц

ЧМ Модуляция

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Частота модуляции 2 мГц ... 100 кГц

ФМ Модуляция

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Девиация 0 ... 180°
Частота модуляции 2 мГц ... 100 кГц

Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн)

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Форма модулирующего сигнала меандр (50% скважность)
Частота переключения ЧМн 2 мГц ... 1 МГц

Фазовая манипуляция (ФМн, бинарная ФМн)

Несущая
синус, прямоугольный, пила, специальной (кроме DC)
Источник
Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн)
Форма модулирующего сигнала меандр (50% скважность)
Частота переключения 2 мГц ... 1 МГц

Амплитудная манипуляция (АМн, ОМн)

Несущая
синус, прямоугольный, пила, специальной (кроме DC)
Источник
Внутренний / Внешний (АМн); Внутренний (ОМн)
Форма модулирующего сигнала меандр (50% скважность)
Частота переключения 2 мГц ... 1 МГц

ШИМ модуляция

Несущая импульсный
Источник Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, белый шум, специальной формы
Девиация 0%... 100%
Частота модуляции 2 мГц ... 100 кГц

Режим свипирования

Тип свипирования по частоте
Интервал свипирования 1 мс ... 500 с ± 1%
Закон линейный / логарифмический
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов

Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период 10 нс ... 500 с
Количество импульсов
1 ... 50000
Источник запуска внешний

Частотомер

Частотный диапазон 100 мГц ... 350 МГц
Разрешение по частоте 7 разрядов
Измеряемые параметры частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса

Основные характеристики

Тип дисплея Сенсорный, ЖК, 8", 800 х 600
Интерфейс USB device, USB host, LAN
Входы / Выходы Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора
Питание
100...240 В АС скз, 45...65 Гц
Рабочая температура 0...40 °C
Габаритные размеры 340 x 177 x 90 мм
Масса 2,5 кг

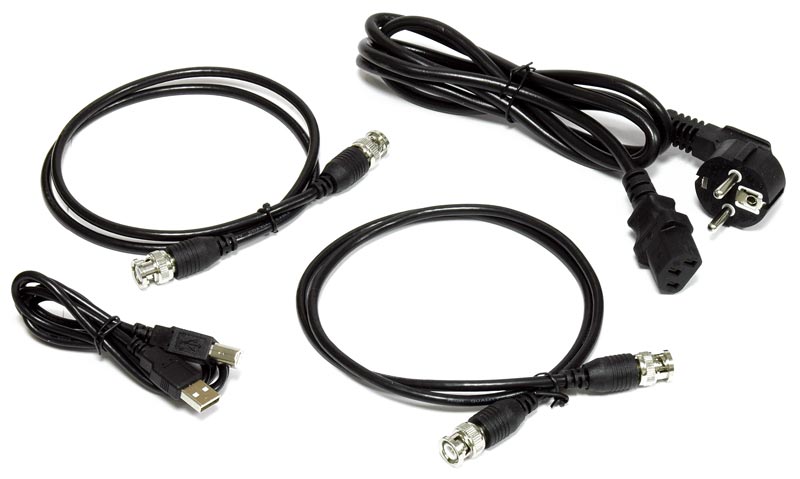

Стандартная комплектация

  • Генератор
  • Кабель питания
  • Кабель USB
  • Кабель BNC
  • Эксплуатационный документ
Загрузить в PDF

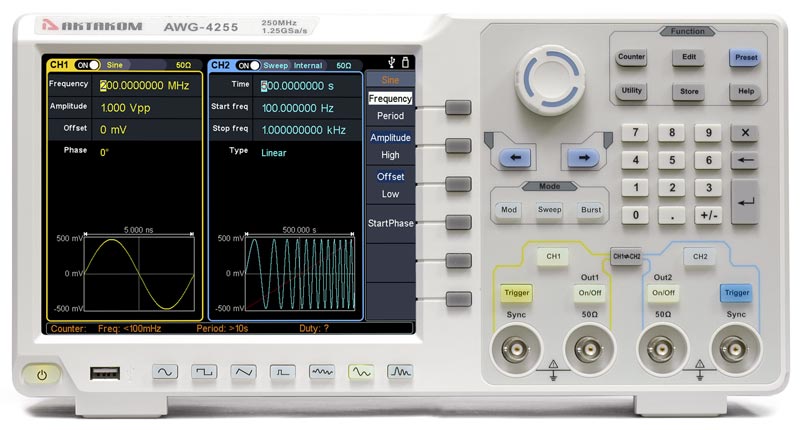

Назначение органов управления и элементов на передней панели генераторов AWG-4085, AWG-4101, AWG-4165 и AWG-4255


1. ЖК-дисплей пользовательского интерфейса

2. Клавиши выбора соответствующих кнопок экранного меню

3. Клавиши выбора режима работы Mod (Modulation), Sweep, Burst

4. Поворотный регулятор (предназначен для изменения выбранного разряда)

5. Клавиши перемещения по меню или курсоры при задаче параметров.

6. Клавиши выбора функций Counter, Wave Еdit, Preset, Utility, Store, Help

7. Цифровая клавиатура для непосредственного задания цифрового значения параметра.

8. Клавиши управления каналом 2: СН2, синяя кнопка Trigger и ON/Off

9. Выход синхроимпульса канала 2 Sync

10. Выход сигнала канала 2

11. Клавиша копирования установок каналов

12. Выход сигнала канала 1

13. Выход синхроимпульса канала 1 Sync

14. Клавиши управления каналом 1: СН1, желтая кнопка Trigger и ON/Off

15. Клавиши выбора форм, при выборе формы соответствующая клавиша будет подсвечена.

16. Разъем USB-host для подключения внешних запоминающих устройств

17. Клавиша включения/выключения

Загрузить в PDF

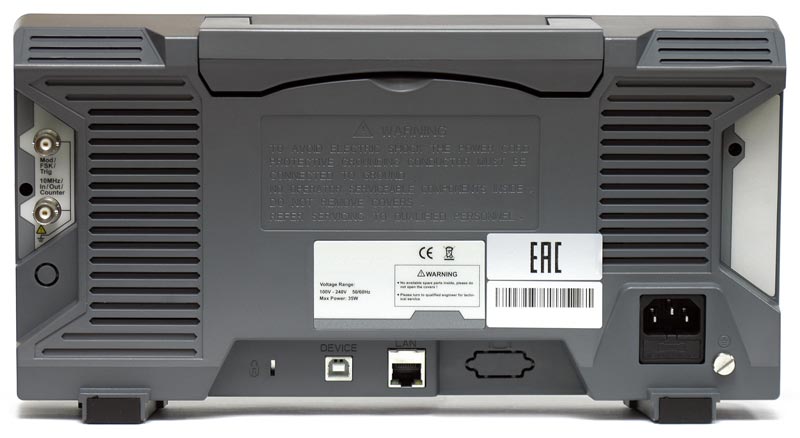

Элементы на задней панели генераторов AWG-4085, AWG-4101, AWG-4165 и AWG-4255

1. Выдвигаемая ручка

2. Вентиляционная решетка

3. Разъем подключения питания 220В

4. Держатель предохранителя

5. Регулируемая ножка

6. Разъем LAN-интерфейса

7. Разъем USB – устройство для подключения к компьютеру

8. Отверстие для фиксатора замка типа Kensington

9. Многофункциональный разъем 10 МГц. По умолчанию используется как входной разъем частотомера, в зависимости от режима используется как входной/выходной разъем сигнала опорной частоты 10 МГц.

10. Вход внешней модуляции или запуска Mod/FSK/Trig

Загрузить в PDF

Назначение полей на дисплее генераторов AWG-4085, AWG-4101, AWG-4165 и AWG-4255

1. Номер и статус состояния канала

2. Установленная форма сигнала или режима

3. Источник запуска:

Internal внутренний источник модуляции или источник запуска

External внешний источник модуляции или источник запуска

Manual запуск в ручном режиме

4. Индикация установленного импеданса (50 Ом или High)

5. Индикация подключения по LAN-интерфейсу

6. Индикация использования USB-host или USB-устройство интерфейсов

7. Индикация подключения внешнего USB-запоминающего устройства

8. Название активного (текущего) вертикального меню

9. Активное (текущее) меню установки параметров сигнала или режима

10. Индикация статуса и значений частотомера.

11. Дисплей со схематическим изображением текущего сигнала

12. Отображение значения начальной фазы сигнала

13. Отображение значения смещения/низкого уровня сигнала

14. Отображение амплитуды/высокого значения сигнала

15. Частота/период, в зависимости от правого выделенного пункта меню

Загрузить в PDF

Включение и копирование установок канала на другой канал в генераторах AWG-4085, AWG-4101, AWG-4165 и AWG-4255

Прибор имеет независимые идентичные каналы и одинаковое управление. Все, что дальше описывается для канала СН1, применимо к каналу СН2.

Для включения канала и входа в меню настроек необходимо нажать кнопку СН1 или СН2 соответствующего канала.

При необходимости можно скопировать установки одного канала в качестве установок другого канала. Для этого необходимо нажать клавишу СН1СН2 и выбрать в правом боковом меню вариант копирования

В поле управления каналами расположены следующие кнопки, имеющие одинаковые функции для обоих каналов:

– Клавиша СН1 и клавиша СН2 включает экранное меню соответствующего канала для установки параметров генерации, при включении кнопка выбранного канала будет подсвечиваться.

– Кнопка Trigger – клавиша (для канала СН1 желтого цвета, для канала СН2 синего цвета) ручного запуска. В режиме Sweep или Burst, когда выбран ручной запуск, каждое нажатие на клавишу инициирует запуск.

– Клавиша On/Off – включение или выключение выходного разъема. Когда разъем подключен и на него подается генерируемый сигнал, клавиша будет подсвечиваться.

Загрузить в PDF

Описание функциональных клавиш генераторов AWG-4085, AWG-4101, AWG-4165 и AWG-4255

Настройка модуляции, свипирования и режима создания пачек импульсов

На передней панели прибора расположены три клавиши (позиция 3 на рисунке) для включения режимов и настройки параметров модуляции, свипирования и создания пачек импульсов. Эти функции доступны только для обоих каналов.

– Клавиша Mod (Modulate) для выбора режима создания модулированных сигналов. Для модулированного сигнала можно изменять следующие параметры: тип, внешняя/внутренняя модуляция, глубина, частота, форма сигнала и т. д.

– Клавиша Sweep для выбора режима свипирования. В режиме свипирования генератор может создавать сигнал с переменной частотой.

– Клавиша Burst для выбора режима создания пачек импульсов.

Клавиши выбора функций

Выбор текущей функции производится нажатием соответствующей клавиши (позиция 6 на рисунке)

– Клавиша Counter – вход в меню установок частотомера.

– Клавиша Edit – вход в меню создания и редактирования форм сигналов.

– Клавиша Preset – вход в меню предварительных установок, параметров сброса и включения, сохранения и вызова настроек.

– Клавиша Utility – вход в меню настроек дополнительных функций.

– Клавиша Store – сохранение и вызов (загрузка) форм сигналов.

– Клавиша Help – вызов контекстного меню.

Ввод и изменение цифровых значений

Ввод цифровых значений возможен как с использованием цифровых клавиш (позиция 7 на рисунке), так и с помощью многофункционального поворотного переключателя (позиция 4). При вводе значений поворотным переключателем навигационными клавишами ←/→ (позиция 5) можно перемещаться по декадам текущего значения.

Клавиши выбора форм сигналов

Выбор стандартных и произвольных форм сигналов, клавиша выбранного режима будет подсвечиваться.

– синусоидальный сигнал

– прямоугольный сигнал

– пилообразный сигнал

– импульсный сигнал

– шумовой сигнал

– сигналы произвольных форм

– гармонический сигнал.

Загрузить в PDF

Установка параметров синусоидального сигнала в генераторах AWG-4085, AWG-4101, AWG-4165 и AWG-4255

Внимание! При помощи кабеля питания подключите прибор к сети 220 В/50 Гц. Для удобства работы отщелкните передние ножки прибора, придав ему нужный наклон. Нажмите кнопку включения прибора. После загрузки заводской микропрограммы на экране отобразится две панели ввода установок для СН1 и СН2. В меню предустановок, вызываемых нажатием клавиши Preset, можно выбрать вариант состояния панелей ввода параметров после включения питания: Factory – заводская установка, загрузка настроек синусоидального канала, Last – будет загружаться панель настроек, установленная в момент предыдущего выключения питания генератора, или User – пользовательские настройки.

Выбор синусоидального сигнала (Sine)

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся четыре экранные кнопки установки параметров.

Функция Пояснение
Frequency/Period Установка частоты/периода сигнала; переключение параметров осуществляется повторным нажатием кнопки
Amplitude/High Установка амплитуды выходного сигнала или высокого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
Offset/Low Установка постоянного смещения выходного сигнала или низкого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
StartPhase Установка начальной фазы сигнала в диапазоне 0…360°

Установка частоты/периода

1. Нажмите кнопку, соответствующую значку Frequency/Period. При включении прибора на экране отображается значение частоты сигнала по умолчанию – 1 кГц и амплитудой 1 Впп. При смене формы сигнала текущее значение частоты остается прежним, если оно подходит для данного типа сигнала.

2. Поверните ручку переключателя для изменения значения, отмеченного мигающим маркером. Для перемещения по декадам значения можно использовать навигационные стрелки ←/→.

Также можно установить необходимое значение с использованием цифровой клавиатуры. Для этого необходимо нажать на любую кнопку цифровой клавиатуры, при этом на экране отобразится панель ввода цифрового значения, а в правой части экрана боковое меню с указанием возможных множителей (см. рисунок).

Для отмены ввода нажать клавишу Cancel внизу бокового меню.

3. Если нужно задать период сигнала, снова нажмите клавишу Frequency/Period. Введите значение периода аналогично вводу значения частоты.

Установка амплитуды

1. Нажмите кнопку, соответствующую значку Amplitude/High, чтобы установить амплитуду выходного сигнала. При смене формы сигнала текущее значение амплитуды остается прежним, если оно подходит для данного типа сигнала.

2. Введите нужную амплитуду при помощи цифровых клавиш или вращающейся ручкой и навигационными клавишами как написано в п. 4.1.2.

3. При повторном нажатии кнопки Amplitude/High поля Amplitude и Offset на дисплее изменится на High level и Low level, используя поворотный переключатель и цифровую клавиатуру установить значения верхнего и нижнего уровней сигнала.

Установка начальной фазы

Нажать кнопку StartPhase на экране или соответствующую ей боковую функциональную клавишу, установленное значение начальной фазы (по умолчанию устанавливается 00) будет подсвечиваться мигающим маркером, изменить значение фазы поворотным переключателем или цифровой клавиатурой.

Загрузить в PDF

Установка параметров прямоугольного сигнала в генераторах AWG-4085, AWG-4101, AWG-4165 и AWG-4255

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся четыре экранные кнопки установки параметров.

Функция Пояснение
Frequency/Period Установка частоты/периода сигнала; переключение параметров осуществляется повторным нажатием кнопки
Amplitude/High Установка амплитуды выходного сигнала или высокого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
Offset/Low Установка постоянного смещения выходного сигнала или низкого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
StartPhase Установка начальной фазы сигнала в диапазоне 0…360°

Установка или изменение параметров аналогично порядку, приведенному в пункте установки параметров синусоидального сигнала.

Загрузить в PDF

Установка параметров пилообразного сигнала в генераторах AWG-4085, AWG-4101, AWG-4165 и AWG-4255

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся пять экранных кнопок установки параметров.

Функция Пояснение
Frequency/Period Установка частоты/периода сигнала; переключение параметров осуществляется повторным нажатием кнопки
Amplitude/High Установка амплитуды выходного сигнала или высокого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
Offset/Low Установка постоянного смещения выходного сигнала или низкого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
StartPhase Установка начальной фазы сигнала в диапазоне 0…360°
Symmetry Устанавливает степень симметричности (в процентах) – длительность нарастания фронта к длительности полупериода сигнала, 50 % – сигнал полностью симметричен

Установка или изменение параметров аналогично порядку, приведенному в пункте установки параметров синусоидального сигнала.

Загрузить в PDF

Установка параметров импульсного сигнала в генераторах AWG-4085, AWG-4101, AWG-4165 и AWG-4255

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся шесть экранных кнопок установки параметров.

Функция Пояснение
Frequency/Period Установка частоты/периода сигнала; переключение параметров осуществляется повторным нажатием кнопки
Amplitude/High Установка амплитуды выходного сигнала или высокого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
Offset/Low Установка постоянного смещения выходного сигнала или низкого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
StartPhase Установка начальной фазы сигнала в диапазоне 0…360°
Width/DutyCyc Установка ширины импульса. При повторном нажатии – установка коэффициента заполнения (в %)
Rising/Falling Установка времени нарастания. При повторном нажатии – установка времени спада

Установка частоты, амплитуды, смещения и начальной фазы аналогична установке параметров синусоидального сигнала.

Дополнительно можно установить длительность импульса, скважность (коэффициент заполнения), время нарастания или спада.

Ширина импульса – длительность импульса на уровне 50% амплитуды в одном периоде сигнала.

Коэффициент заполнения (обратное – скважность) – в серии идеальных импульсных последовательностей (например, прямоугольной волны), отношение длительности положительного импульса к общему периоду импульса.

Коэффициент заполнения связан с шириной импульса, изменение одного из параметров приводит к изменению другого параметра и ограничивается минимальной шириной импульса и периодом.

Установка или изменение параметров аналогично порядку, приведенному в пункте установки параметров синусоидального сигнала.

Загрузить в PDF

Установка параметров шумового сигнала в генераторах AWG-4085, AWG-4101, AWG-4165 и AWG-4255

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся две экранные кнопки установки параметров.

Сигнал шума не имеет определенной частоты или периодических параметров и ограничен полосой 120 МГц Гауссовского (характеризующегося равномерной, то есть одинаковой на всех частотах, спектральной плотностью мощности и нормально распределёнными временными значениями сигнала) шума.

Функция Пояснение
Amplitude/High Установка амплитуды выходного сигнала или высокого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
Offset/Low Установка постоянного смещения выходного сигнала или низкого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки

Установка частоты, амплитуды, смещения и начальной фазы аналогична установке параметров синусоидального сигнала.

Загрузить в PDF

Установка параметров произвольного сигнала в генераторах AWG-4085, AWG-4101, AWG-4165 и AWG-4255

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся пять экранных кнопок установки параметров – частоты/периода, амплитуды, смещения, начальной фазы и кнопки Built-in вызова меню встроенных форм сигналов.

Генератор может воспроизводить 152 встроенные формы сигнала, содержащих до 8192 точек и максимальной частотой 15 МГц. Все встроенные формы разбиты на 8 групп: Common, Medical treatment, Standart, Maths, Trigonometric, Window function, Engineering, Seg Mod (Segmentation modulation).

При нажатии в правом меню на экранную кнопку Built-in или соответствующую боковую клавишу в меню выбора произвольных форм сигналов отобразятся кнопки включения групп Common, Medical treatment, Standart, Maths и кнопка NextPage для перехода на следующую страницу, на которой расположены кнопки групп форм сигналов Trigonometric, Window function, Engineering, Seg Mod. Перемещаться между страницами можно используя кнопки NextPage и PrePage. При нажатии на кнопку выбора групп произвольных форм на экране отобразится таблица доступных форм сигналов. Выбрать необходимую форму можно либо прикоснувшись к экрану в ячейке с названием формы, либо, вращая поворотный переключатель, подвести маркер выделения и нажать на кнопку ОК в боковом меню. Для отмены действий нажать кнопки Cancel или Back в боковом меню.

Для каждой выбранной формы устанавливаются значения амплитуды и частоты и некоторых других параметров. Методы ввода и изменения значений описаны в пункте установок параметров синусоидального сигнала.

В таблице ниже приведены возможные типы произвольных сигналов по группам.

Обозначение Описание
Common
DC Direct current
AbsSine Absolute sine
AbsSineHalf Absolute half-sine
AmpALT Gain oscillation curve
AttALT Attenuation oscillation curve
GaussPulse Gauss pulse
NegRamp Negative ramp
NPulse Negative pluse
PPulse Positive pluse
SineTra Sine-Tra wave
SineVer Sine-Ver wave
StairDn Stair downward
StairUP / UD Stair upward/downward
Trapezia Trapezia
Medical
Heart Heart
Cardiac Cardiac
LFPulse Low frequency pulse electrotherapy waveform
Tens1 Neuroelectric stimulation therapy waveform 1
Tens2 Neuroelectric stimulation therapy waveform 2
Tens3 Neuroelectric stimulation therapy waveform 3
EOG Electrooculogram
EEG Electroencephalogram
Pulseilogram Ordinary pulse curve
ResSpeed Ordinary expiratory flow rate curve
Standard
Ignition Automobile internal combustion engine ignition waveform
TP2A Automotive transients due to inductance in the wiring
ISP Automobile starting profile with oscillation
VR Working voltage profile of the car when resetting
TP1 Automotive transients due to power cuts
TP2B Car transients due to startup switching off
P4 Car working profile during start-up
TP5A Car transients due to the power cut of battery
TP5B Car transients due to the power cut of battery
SCR SCR Sintering temperature release map
Surge Surge signal
Math
Airy Airy function
Besselj Type I Bessel function
Bessely Type II Bessel function
Cauchy Cauchy distribution
X^3 Cubic function
Erf Error function
Erfc Remnant error function
ErfcInv Anti-complement error function
ErfInv Inverse error function
Dirichlet Dirichlet function
ExpFall Exponential decline function
ExpRise Exponential rise function
Laguerre Four Laguerre polynomials
Laplace Laplace distribution
Legend Five Legendre polynomials
Gauss Gaussian distribution, also known as the normal distribution
HaverSine Semi-positive function
Log Base 10 logarithmic function
LogNormal Lognormal distribution
Lorentz Lorentz function
Maxwell Maxwell distribution
Rayleigh Rayleigh distribution
Versiera Tongue line
Weibull Weber distribution
Ln(x) Natural logarithmic waveform
X^2 Square function
Round Round wave
Chirp Linear frequency modulation
Rhombus Diamond wave
Trigonometric function
CosH Hyperbolic cosine
Cot Cotangent function
CotH Hyperbolic cotangent
CotHCon Concave hyperbolic cotangent
CotHPro Raised hyperbolic cotangent
CscCon Recessed cosecant
Csc Cosecant
CscPro Raised cosecant
CscH Hyperbolic cosecant
CscHCon Depressed hyperbolic cosecant
CscHPro Raised hyperbolic cosecant
RecipCon Reciprocal of the depression
RecipPro Raised countdown
SecCon Depression secant
SecPro Raised secant
SecH Hyperbolic secant
Sinc Sinc function
SinH Hyperbolic sine
Sqrt Square root function
Tan Tangent function
TanH Hyperbolic tangent
ACos Inverse cosine function
ACosH Inverse hyperbolic cosine function
ACot Anti-cotangent function
ACotCon Inverse cotangent function
ACotPro Raised inverse cotangent function
ACotH Inverse hyperbolic cotangent function
ACotHCon Inverse hyperbolic cotangent function
ACotHPro Raised inverse hyperbolic cotangent function
Acsc Anti-cosecting function
ACscCon Concave inverse cosecting function
ACscPro Raised anti-cosecting function
AcscH Anti-hyperbolic cosecant
ACscHCon Inverse hyperbolic cotangent function
ACscHPro Raised inverse hyperbolic cosecant function
Asec Inverse cut function
ASecCon Inverse tangent function
ASecPro Raised arctangent function
ASecH Inverse hyperbolic secant function
ASin Inverse sine function
ASinH Inverse hyperbolic sine function
ATan Arc tangent function
ATanH Inverse hyperbolic tangent function
Window Function
Bartlett Bartlett window
BarthannWin Modified Bartlett window
Blackman Blackman window
BlackmanH BlackmanH window
BohmanWin BohmanWin window
Boxcar Rectangular window
ChebWin Chebyshev window
FlattopWin Flat top window
Hamming Hamming window
Hanning Hanning window
Kaiser Kaiser window
NuttallWin The smallest four Blackman-Harris windows
ParzenWin Parzen window
TaylorWin Taylaor window
Triang Triangle window, also call Fejer window
TukeyWin Tukey window
Engineering Window
Butterworth Butterworth filter
Combin Combined function
CPulse C-Pulse signal
CWPulse CW pulse signal
RoundHalf Half-round wave
BandLimited Band limited signal
BlaseiWave Blasting vibration "time-vibration speed" curve
Chebyshev1 Type I Chebyshev filter
Chebyshev2 Type II Chebyshev filter
DampedOsc Damped oscillation "time-displacement" curve
DualTone Dual audio signal
Gamma Gamma signal
GateVibar Gate self-vibration signal
LFMPulse Chirp signal
MCNoise Mechanical construction noise
Discharge NiMH battery discharge curve
Quake Seismic wave
Radar Radar signal
Ripple Ripple
RoundsPM RoundsPM wave
StepResp Step response signal
SwingOsc Swing oscillation kinetic energy-time curve
TV TV signal
Voice Voice signal
Segement Modulation
AM Sinusoidal segmented AM wave
FM Sinusoidal segmented FM wave
PM Sinusoidal segmented PM wave
PWM Pulse width segmented PWM wave

Статьи о продукции АКТАКОМ

Новая серия генераторов сигналов АКТАКОМ AWG-4085, AWG-4165 и AWG-4255 с широкоформатными сенсорными дисплеями

Предлагаем вам ознакомиться с двухканальными универсальными генераторами Актаком с сенсорным 8" экраном. Вся серия исполнена в интересном, отличном от традиционного, форм-факторе, больше напоминающем современный цифровой осциллограф. Модели обладают практически одинаковыми характеристиками и отличаются максимальной частотой генерации — 80 МГц, 160 МГц и 250 МГц. Эти универсальные приборы помогут инженерам успешно решить большинство задач во всех сферах применения радиоэлектроники.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Имеется ли возможность дистанционного управления генераторами сигналов Актаком с сенсорным экраном?
  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • AWG-4085, 4165, 4255, 4101 паспорт изделия
      Редакция: 231204 | Дата изменения: 04.12.2023
    • Описание SCPI команд генераторов AWG-4085, 4101, 4165, 4255
      Дата изменения: 17.10.2022
    Наверх

    Имеется ли возможность дистанционного управления генераторами сигналов Актаком с сенсорным экраном?

    Да, такая возможность для генераторов сигналов AWG-4255, AWG-4165, AWG-4101, AWG-4085 предусмотрена.

    Для этих целей можно использовать SCPI команды. Протокол управления можно посмотреть на нашем сайте в карточке любого из перечисленных приборов в закладке «Документация»

    Например, для модели AWG-4255 с протоколом можно ознакомиться здесь.


    Наверх

    Какие условия эксплуатации предусмотрены для данного генератора сигналов?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабеля не перепутайте входной разъем с выходными.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    AWG-4085, 4165, 4255, 4101 паспорт изделия
    Редакция: 231204 | Дата изменения: 04.12.2023
    Читать
    Описание SCPI команд генераторов AWG-4085, 4101, 4165, 4255
    Дата изменения: 17.10.2022
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
