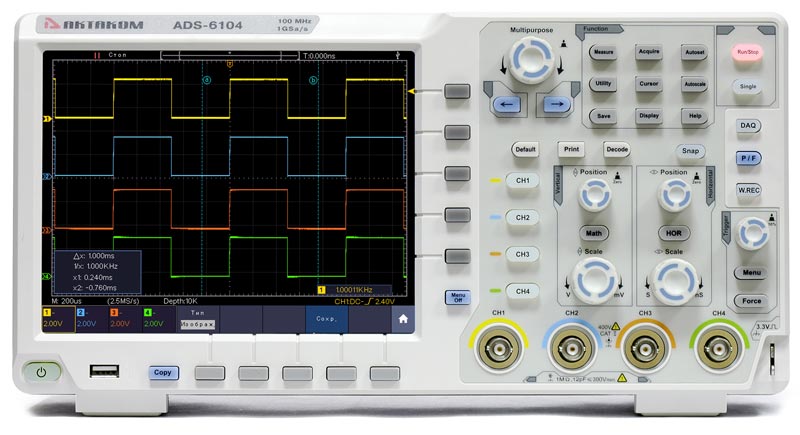

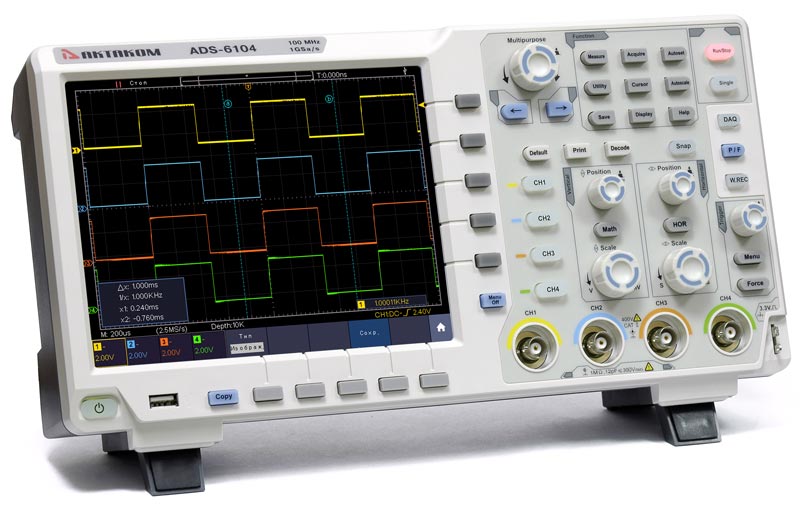

ADS-6064H Осциллограф цифровой

Ваша корзина пуста

4 канала. Полоса пропускания - 60 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Математ.операции, БПФ. Запуск / декодирование I2C, SPI, RS232, CAN. Цифровой мультиметр (опция). Интерфейс: USB-host, USB-device, LAN, VGA (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, сенсорный IPS 1024 x 768. Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.

USB Host LAN (Local Area Network)

Розничная цена (вкл. НДС):  78 996,00 руб.

В корзину  Быстрый заказ

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен VGA выход, добавлено батарейное питание, расширена система запуска и декодирования сигналов последовательных шин I²C, SPI, RS-232, CAN.

Модели с индексом "H" имеют максимальную разрядность АЦП до 14 бит, что позволяет существенно улучшить разрешение по сравнению с 8-ми разрядными АЦП.

Технические характеристики

Характеристика Значение
Полоса пропускания (в режиме 8 бит) 60 МГц
Количество каналов 4
Скорость захвата осциллограмм 45 000 осц/сек
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 1 Гвыб/сек
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ
Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5
Максимальное входное напряжение 1 MΩ: ≤300 Вскз
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы Интерполяция sin (x)/x
Глубина записи 40 М точек
Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс)
Погрешность времени выборки и времени задержки ±1 ppm
Параметры вертикальной системы Вертикальное разрешение 8 / 12 / 14 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала 60 МГц
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤5,8 нс (типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) ±3%
Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV
Измерения Курсорные ΔV и ΔT между курсорами, авто
Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Математические операции +, -, *, /, БПФ
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса
Частотомер Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска
Фронт, однократный запуск
Декодирование сигналов последовательных шин
I²C, SPI, RS-232, CAN

Система запуска

Характеристики Значене
Тип запуска
Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон, сигналы последовательных шин I²C, SPI, RS-232, CAN
Режим запуска
Авто, обычный, однократный
Блокировка уровня запуска 100 нс ~ 10 с
Диапазон уровня запуска ±5 делений от центра экрана
Чувствительность уровня запуска ±0.3 деления
Запуск по фронту
нарастающий, спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по окну
Фронт нарастающий, спадающий
Позиция запуска Вход, выход, время
Ширина окна
30 нс ~ 10 с
Запуск по N фронту
Тип фронта нарастающий, спадающий
Время 30 нс ~ 10 с
Номер фронта 1 ~ 128
Скорость нарастания
Скорость сигнала положительная или отрицательная полярность: >, <, =
Условие запуска 30 нс ~ 10 с
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Выбор линии
1 - 525 NTSC
1 - 625 PAL/SECAM
Запуск по логическому шаблону
Условие AND, OR, XNOR, XOR
Условие задержки H, L, X, нарастающий фронт, спадающий фронт
Выход
запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени
(TimeOut)
Фронт нарастающий, спадающий
Установка времени 30 нс ~ 10 с
RS-232 запуск
Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Скорость стандартная, пользовательская (0 - 10000000)
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 - 127, 0 - 255, 0 - 1023
Длина 1 ~ 5 байт
SPI запуск
Условие TimeOut
Значение удержания 30 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X


Цифровой мультиметр (Опция)

Разрешение дисплея 3 3/4 разрядов (4000 отсчетов)
Входной импеданс 10 МОм
Измерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс. напряжение на входе: 1000 В
Измерение переменного напряжения Диапазоны: 4 В /40 В /400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока Диапазоны: 40 мА /400 мА /10 А
Точность:
±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Измерение переменного тока Диапазоны: 40 мА /400 мА /10 А
Точность:
±(1.5% + 3 е.м.р.) диап. 40 мА;
±(2% + 1 е.м.р.) диап. 400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Сопротивление
Диапазоны: 400 Ом /4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап. 400 Ом;
±(1% + 1 е.м.р.) диап. 4 кОм ~ 40 МОм
Емкость Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)
Тест диодов
0 В ~ 1.5 В
Неразрывность цепи
<50 Ом (±30 Ом) звуковой сигнал

Дисплей

Тип дисплея диагональ 8” , ЖК сенсорный IPS 1024 x 768
Количество цветов 65536 цветов
Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.
Отображение цветом поддерживается.

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1 MΩ.
Частота (типичное) Меандр 1 кГц

Интерфейс

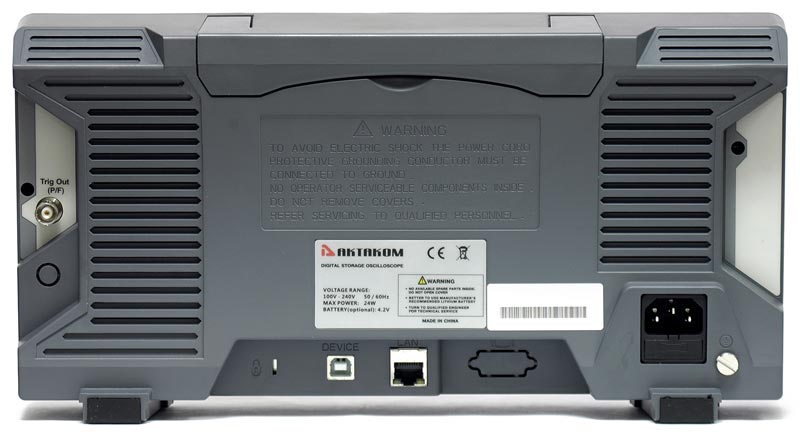

Для связи с ПК USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение USB (форматы файлов *.bmp и *.bin)
Видеовыход (опция)
VGA+ AV порты (опция)

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <24 Вт
предохранитель 2 A, T тип, 250 В
Батарейное питание (опция - за дополнительную плату)
3,7 В ; 13200 мАч

Массо-габаритные параметры

Габаритные размеры 340 мм × 177 мм × 95 мм (Д*В*Г)
Вес Около 2.6 кг

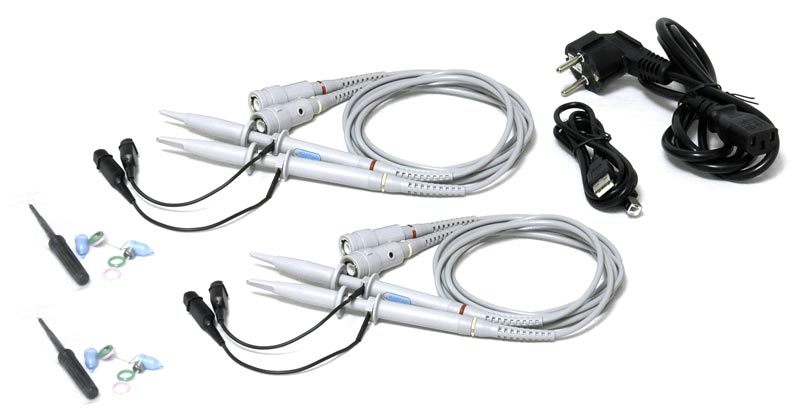

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Статьи о продукции АКТАКОМ

Преимущества комбинированных приборов

Одной из основных тенденций развития в приборостроении является производство приборов, а фактически — измерительных комплексов, сочетающих в одном корпусе сразу несколько разнообразных измерительных функций. Весной 2016 года на российском рынке измерительной техники появилась принципиально новая серия комбинированных цифровых осциллографов АКТАКОМ ADS-6000 с непревзойденной функциональностью и великолепными техническими параметрами и ценой, доступной даже для пользователей с небольшим бюджетом.

Опциональное расширение возможностей осциллографов АКТАКОМ серии ADS-6ххх

Как известно, многие именитые производители контрольно-измерительных приборов стараются расширить функциональность своих устройств, насыщая их дополнительными возможностями. Данная статья рассказывает, как можно превратить осциллограф АКТАКОМ серии ADS-6ххх в универсальный измерительный комплекс.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Как установить нужную форму сигнала (например, трапецеидальную) с заданной частотой на встроенном генераторе комбинированного осциллографа Актаком серии ADS-6000?
  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
  • Какая минимальная частота генерации встроенного генератора сигналов в осциллографах ADS-6000 серии?
  • Можно ли поставить четырехканальные осциллографы серии ADS-6000 с опцией встроенного генератора?
  • Можно ли установить в четырехканальные осциллографы серии ADS-6000 опции декодирования сигналов последовательных шин?
  • Зачем нужен осциллограф со встроенным мультиметром?
  • Как зарядить и проконтролировать заряд батареи в переносных цифровых осциллографах Актаком серии ADS-6000?
  • Как передать данные из внутренней памяти прибора на внешний носитель или ПК?
  • Как сохранить данные на внешний USB-накопитель?
  • Какие ограничения на объем флеш-накопителя?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?
  • Можно ли в осциллографы Актаком серии ADS-6000 установить дополнительные опции после покупки прибора?
  • Можно ли включить функцию логического анализатора в осциллографах Актаком серии ADS-6000?
  • Можно ли расширить полосу пропускания в цифровых осциллографах Актаком серии ADS-6000?
  • Подходят ли SDS батареи для использования в осциллографах Актаком серии ADS-6000?
  • Почему в некоторых приборах сбрасываются часы реального времени?
  • При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
  • Что означает буква «H» в индексе некоторых моделей осциллографов Актаком?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • Aktakom DSO-Soft 6000 Программное обеспечение для осциллографов
      Версия: 1.0.0.1 | Дата изменения: 24.05.2019

    Документация

    • ADS-6064, 6064H, 6104, 6104H, 6124, 6124H паспорт изделия
      Редакция: 210707 | Дата изменения: 08.07.2021
    • Описание SCPI команд осциллографов ADS-6xxx
      Дата изменения: 09.12.2021
    Наверх

    Как установить нужную форму сигнала (например, трапецеидальную) с заданной частотой на встроенном генераторе комбинированного осциллографа Актаком серии ADS-6000?
    1. Для активации режима и входа в меню одноканального генератора нажмите кнопку AFG.
    2. Выберите Arb в нижнем меню, а затем Others в правом боковом меню, далее выберите Built-in
    3. Выберите Common в правом боковом меню.
    4. Вращением ручки поворотного регулятора М или при помощи сенсорного экрана выберите пункт Trapezia
    5. В боковом меню настройте его параметры. Нажмите Frequence (Частота) и данный пункт сменится на Period (Период). Задайте 1 МГц через сенсорный экран или при нажатии на ручку поворотного регулятора появится всплывающая цифровая клавиатура
    6. Для двухканального генератора попеременным нажатием кнопки CH1/2 выберите нижнее меню канала 1 (нижнее меню, боковое меню и настройки аналогично меню одноканального генератора) и канала 2 (нижнее меню, боковое меню и настройки аналогично меню одноканального генератора).

    Наверх

    У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

    Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

    Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

    Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.


    Наверх

    Какая минимальная частота генерации встроенного генератора сигналов в осциллографах ADS-6000 серии?
    Минимальная частота генерации встроенного генератора сигналов в осциллографах ADS-6000 серии составляет 1 мкГц
    Наверх

    Можно ли поставить четырехканальные осциллографы серии ADS-6000 с опцией встроенного генератора?
    1. Все дополнительные опции, кроме батарейного питания, в двух и четырехканальные осциллографы Актаком серии ADS-6000 устанавливаются только на заводе производителя и не активируются кодом!
    2. Для четырехканальных осциллографов с вертикальным разрешением 8 бит (ADS-6124, ADS-6104, ADS-6064) поставка со встроенным генератором возможна. Для данных приборов доступен к заказу только двухканальный генератор с максимальной частотой генерации 25 МГц (опция ADS-6000FG2).
    3. Для четырехканальных осциллографов с вертикальным разрешением 8/12/14 бит (ADS-6124H, ADS-6104H, ADS-6064H) поставка со встроенным генератором НЕ возможна.

    Наверх

    Можно ли установить в четырехканальные осциллографы серии ADS-6000 опции декодирования сигналов последовательных шин?
    1. Все дополнительные опции, кроме батарейного питания, в двух и четырехканальные осциллографы Актаком серии ADS-6000 устанавливаются только на заводе производителя и не активируются кодом!
    2. Для четырехканальных осциллографов с вертикальным разрешением 8 бит (ADS-6124, ADS-6104, ADS-6064) доступен заказ приборов с возможностью декодирования сигналов последовательных шин. Для этого при заказе требуется указать следующие опции:
      • ADS-6000DEC Опция декодирования I²C/SPI/RS232
      • ADS-6000CAN Опция декодирования CAN
    3. Для четырехканальных осциллографов с вертикальным разрешением 8/12/14 бит (ADS-6124H, ADS-6104H, ADS-6064H) указывать при заказе функцию декодирования сигналов последовательных шин не требуется, т.к. анализ протоколов I²C, SPI, RS-232, CAN доступен в них в штатной комплектации.

    Наверх

    Зачем нужен осциллограф со встроенным мультиметром?

    Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника.

    Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления (мультиметр), так и наблюдения формы сигналов и ее динамики (осциллограф).

    Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно – измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…

    Начнем с того, что аналого-цифровое преобразование у осциллографа – скоростное и, как правило, 8-разрядное. Т.е. точность одиночного измерения не превысит 0,4%. У современных прецизионных мультиметров используются медленные АЦП, но имеющие большую разрядность, что обеспечивает точность зачастую на порядок лучше. Так для прецизионного цифрового мультиметра АКТАКОМ АМ-1189 точность измерений постоянного напряжения составляет 0,02%, что в 20 раз лучше. С другой стороны потребность в высокой точности измерений возникает далеко не всегда, поэтому возможности измерения напряжения с помощью АЦП цифрового осциллографа небесполезна для комбинированных приборов.

    Осциллограф не может измерить сопротивление, как это делает мультиметр. Ведь для этого необходимо в измерительную цепь подавать тестовый ток, который не могут вырабатывать входные каскады осциллографа (да они и не рассчитаны на подачу сигнала от внешнего источника тока).

    По этой же причине осциллограф (в отличие от мультиметра) не может осуществлять прозвонку цепи, измерять емкость, индуктивность и тестировать диоды и транзисторы (обычный функционал для мультиметра).

    Важным моментом является то, что обычно измерительные разъемы мультиметра гальванически развязаны от питающей сети (хотя бы в силу батарейного питания). Среди осциллографов такой возможностью обладают только дорогие приборы с гальванической развязкой входов или батарейным питанием.

    Все это показывает, что осциллограф не полностью может заменить мультиметр, и комбинированные приборы, совмещающие в одном корпусе осциллограф и мультиметр, востребованы потребителями.

    Наиболее удачно смотрится встраивание мультиметра в портативные осциллографы. Это объясняется потребностью пользователя такого прибора сэкономить место и снизить вес сумки, которую нужно брать на выезд, а также наличием в таких приборах батарейного питания и подходящим форм-фактором.


    Наверх

    Как зарядить и проконтролировать заряд батареи в переносных цифровых осциллографах Актаком серии ADS-6000?
    Для батарейного питания моделей данной серии используется только XDS батарея. Это дополнительная опция, которая не входит в комплект поставки. Батарея устанавливается в батарейный отсек прибора. XDS батарея не предназначена для применения в осциллографах серии ADS-2000.

    При получении новой батареи она может быть не полностью заряжена. Перед первым использованием зарядите аккумулятор минимум в течение 12 часов. После полной зарядки аккумулятора его может хватить от 2 до 4 часов работы в зависимости от конкретной модели прибора, интенсивности использования, температурных режимов эксплуатации и пр.

    При подаче питания на осциллограф от батареи в правом верхнем углу дисплея будет отображаться индикатор заряда батареи.
    Если индикатор не появился, то включите его через меню: Нажмите кнопку UTILITY, далее Function в нижнем меню и затем выберите пункт Display в левом меню. Далее в элементе меню Battery выберите ON для отображения символа установленной батареи.
    Если символ батареи отображается без заливки, то прибор сможет работать не более 5 минут.

    Для зарядки батареи, находящейся в приборе, используется сетевое питание прибора. Только при работе прибора от сети батарея заряжается.
    Наверх

    Как передать данные из внутренней памяти прибора на внешний носитель или ПК?
    Для копирования данных, сохраненных в памяти прибора, необходимо воспользоваться программным обеспечением AKTAKOM DSO-Soft6000.

    В меню Communications нужно выбрать пункт Get Saved Data:


    Откроется окно представленное на иллюстрации:


    Необходимо выбрать сохраненный в памяти прибора файл, указать путь для сохранения с помощью кнопки "Browse" и имя файла и нажать кнопку "GetSavedData".

    Данные будут сохранены в указанный файл и отображены в ПО:


    Наверх

    Как сохранить данные на внешний USB-накопитель?

    1. Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.

    2. Кнопками под экраном прибора задайте настройки:

    • Тип

      Сигнал: Формат сохранения - осциллограмма
      Настройки: Формат сохранения - установки
      Изображение: Формат сохранения - изображение
      Запись: Режим покадрового регистратора

    • Источник

      Канал1

      Канал2

      Матем.

      Все.

    • Ячейка&Вызов - вызов из ячейки памяти.

    • Место хранения – usb-накопитель.

    • Кнопка Сохр. запускает процедуру сохранения.

    На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.

    Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Soft6000


    Наверх

    Какие ограничения на объем флеш-накопителя?
    При сохранении данных на флеш-накопитель рекомендуется использовать носители объемом до 8 Гб, отформатированые в FAT32.

    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли в осциллографы Актаком серии ADS-6000 установить дополнительные опции после покупки прибора?
    К сожалению, практически все дополнительные опции
    • ADS-6000FG1 и ADS-6000FG2 Опции встроенного генератора;
    • ADS-6000DMM Опция встроенного мультиметра
    • ADS-6000DEC Опция декодирования I2C/SPI/RS232
    • ADS-6000CAN Опция декодирования CAN
    • ADS-6000VGA Опция VGA выход
    • ADS-6000TDS Опция сенсорного дисплея
    установить в прибор ПОСЛЕ ПОКУПКИ НЕЛЬЗЯ!

    Эти опции устанавливаются на заводе-изготовителе и указываются в предварительном заказе.
    После покупки в прибор можно установить только батарейное питание (XDS батарея).
    Наверх

    Можно ли включить функцию логического анализатора в осциллографах Актаком серии ADS-6000?
    Нет, такой возможности в осциллографах серии ADS-6000 не предусмотрено.
    Наверх

    Можно ли расширить полосу пропускания в цифровых осциллографах Актаком серии ADS-6000?
    Нет.
    Расширить полосу пропускания программным или аппаратным способом в цифровых осциллографах серии ADS-6000 нельзя.
    Наверх

    Подходят ли SDS батареи для использования в осциллографах Актаком серии ADS-6000?
    Нет. SDS батарея не предназначена для применения в осциллографах серии ADS-6000.
    Для батарейного питания любой из двух- и четырехканальных моделей серии ADS-6000 (кроме ADS-6332, ADS-6352, ADS-6134 и ADS-6144) нужно использовать XDS батарею.
    Наверх

    Почему в некоторых приборах сбрасываются часы реального времени?
    Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора.
    Наверх

    При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?

    На самом деле никакой проблемы нет.

    Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

    Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

    Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

    Нормальное отображение при развертке 10 мс/дел:

    Искажение формы того же сигнала на развертке 10 с/дел:

    На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

    Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

    Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.



    Наверх

    Что означает буква «H» в индексе некоторых моделей осциллографов Актаком?

    Буква «H» в индексе модели означает, что в приборе используется высокоскоростной АЦП, который позволяет добиться аппаратного разрешения по вертикали 12 и/или 14 бит вместо стандартных 8 бит.


    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    Aktakom DSO-Soft 6000 Программное обеспечение для осциллографов
    Актаком DSO-Soft 6000 предназначено для подключения двух- и четырехканальных осциллографов Актаком серии ADS-6000/ADS-6000H к персональному компьютеру.
    Программное обеспечение на английском языке и не совместимо с другими осциллографами серии Актаком ADS-2xxx
    Версия: 1.0.0.1 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    ADS-6064, 6064H, 6104, 6104H, 6124, 6124H паспорт изделия
    Редакция: 210707 | Дата изменения: 08.07.2021
    Читать
    Описание SCPI команд осциллографов ADS-6xxx
    Дата изменения: 09.12.2021
    Читать

    Опция встроенного цифрового мультиметра в осциллографах АКТАКОМ серии ADS-6000

    Создание сигналов произвольной формы в осциллографах АКТАКОМ серии ADS-6000 с опцией генератора сигналов

    Опции встроенного генератора сигналов в осциллографах АКТАКОМ серии ADS-6000

    Цифровые осциллографы АКТАКОМ серии ADS-6000

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
