АМ-3026 Измеритель RLC

Ваша корзина пуста

Высокочастотный RLC-метр с поддержкой LXI стандарта. Тестовая частота 20 Гц...5 МГц с разрешением 10 мГц; тестовое напряжение 10 мВ...5 В, разр. 1мВ, погр. ±10%+10 мВ; базовая погрешность 0,1%; скорость измерений 5/25/100/200 изм/с. 22 комбинации измеряемых параметров: индуктивность 0,0001 мкГн...9,9999 кГн; ёмкость 0,0001 пФ...9,9999 Ф; сопротивление (акт., реакт., полное, пост. току) 0,0001 Ом...99,999 МОм; проводимость 0,0001 нСм...99,999 См; добротность 0,0001...99999; тангенс угла диэл. потерь 0,0001...9,9999; фазовый сдвиг -179,99°...+179,99°. Переключаемое выходное сопротивление: 10, 30, 50, 100 Ом. Постоянное смещение -5...+5 В (±10%+10 мВ), с разреш. 1 мВ; -100 мА...+100 мА (±10%+0,2 мА) с разреш. 10 мкА. Компаратор 11 ячеек, 20 профилей настоек. Эквивалентная схема: последовательная и параллельная. Отображение результата: абсолютное; отн.; отн. в %. Функция графического сканирования и анализа. Интерфейсы: USB (Device/Host), LAN (LXI class C), RS-232C, Handle. ЖК-дисплей 320х240.

Снято с производства
Замена: АММ-3089, АМ-3028
USB Host LAN (Local Area Network) RS-232

Розничная цена (вкл. НДС):  недоступно

Высокочастотный RLC-метр с поддержкой LXI стандарта предназначен для измерения параметров пассивных компонентов (конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, трансформаторов, модулей микросхем и сетевых компонентов); полупроводников (параметрических диодов и анализа паразитных параметров транзисторов); диэлектриков (диэлектрическая проницаемость, коэффициент рассеяния); магнитных материалов (магнитная проводимость и потери в ферритах); оценки сопротивления в печатных платах, реле, выключателях, кабелях и батареях.

Технические характеристики

  • Частота тестового сигнала: от 20 Гц до 5 МГц с шагом 10 мГц;
  • Базовая погрешность: 0,1%;
  • Измерение параметров компонентов (22 пары величин):
  • Эквивалентная схема: последовательная / параллельная;
  • Относительные измерения;
  • Функция графического анализа;
  • Скорость: до 200 измерений в секунду!;
  • 4 значения выходного сопротивления: 10, 30, 50 и 100 Ом;
  • Источник постоянного смещения:
    • -5...+5 В с разреш. 1 мВ;
    • -100 мА...+100 мА с разреш. 10 мкА;
  • Компаратор: 11 ячеек (10 для значёний и 1 для счётчика);
  • Память: 20 профилей настоек;
  • Интерфейсы:
  • ЖК-дисплей: 320х240.
  • Габариты в упаковочной таре 480х270х510, вес 7 кг.

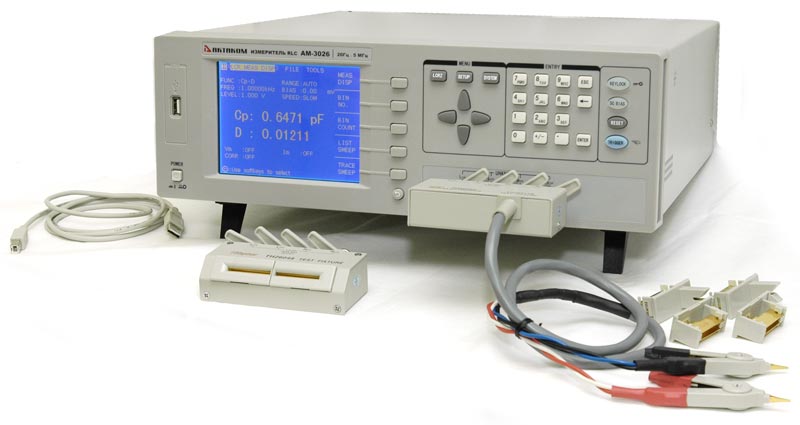

Стандартная комплектация

  • Прибор

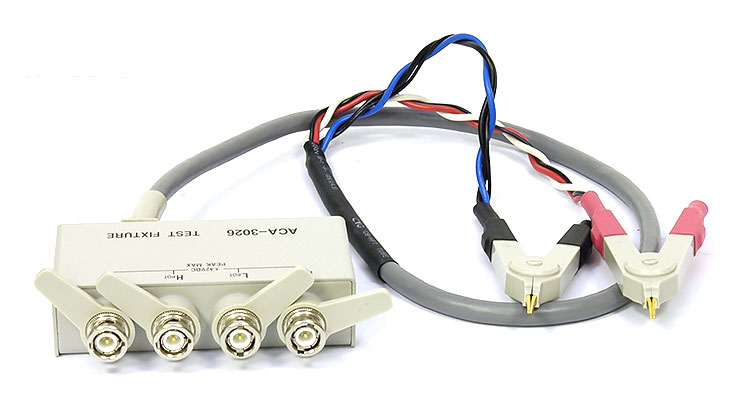

  • 4-проводные щупы Кельвина

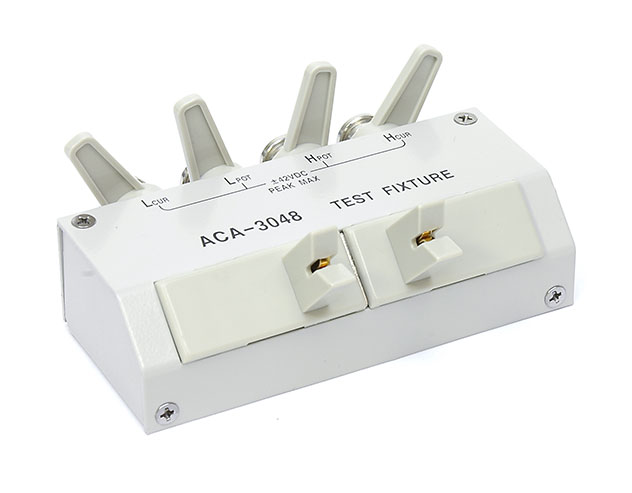

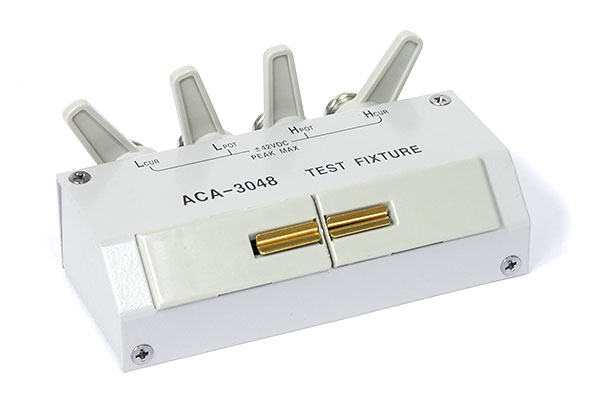

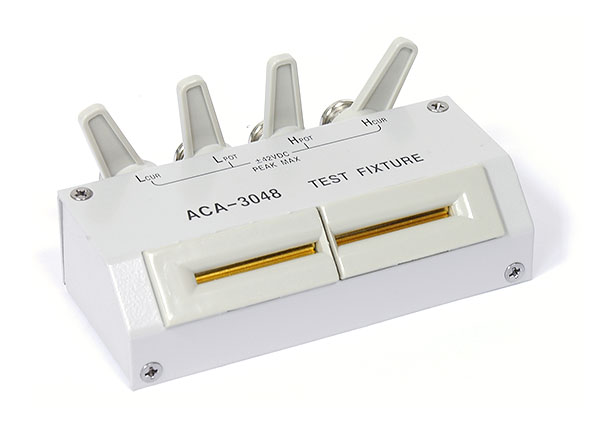

  • 4-проводный тестовый зажим с двумя парами дополнительных сменных контактных пружин

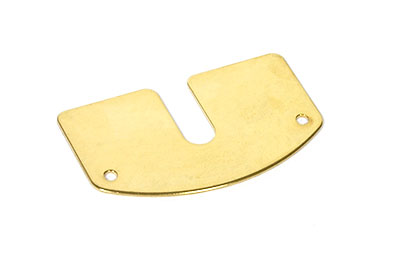

  • Калибровочная пластина АСА-3010
  • Сетевой кабель
  • Кабель USB

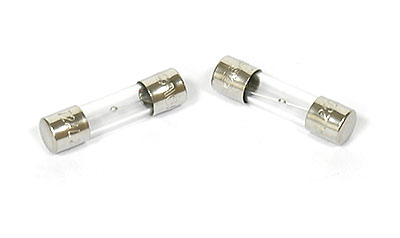

  • Предохранитель
  • Руководство по эксплуатации

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Загрузить в PDF

Органы управления измерителя RLC АМ-3026

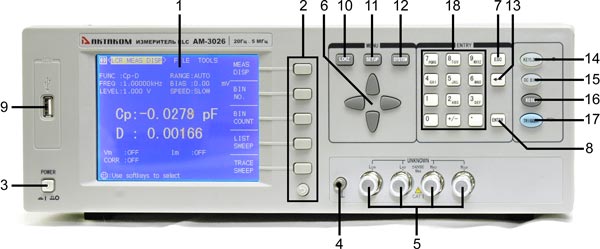

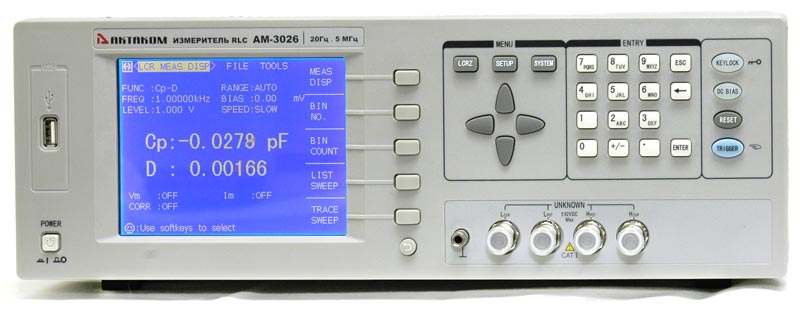

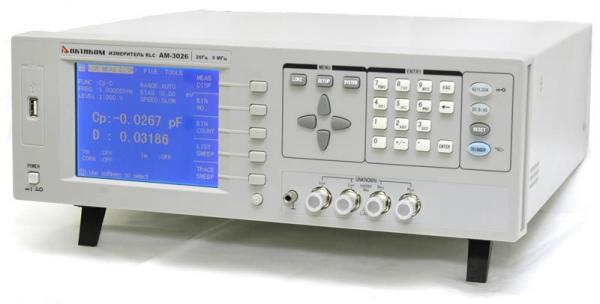

Передняя панель

Органы управления измерителя RLC АМ-3026

  1. Жидко-кристаллический индикатор
  2. Экранные кнопки для управления и выбора параметров, соответствующих экранному меню. Круглая программная кнопка внизу экрана выполняет следующие действия:
    – При отображении в области экранных кнопок индикатора: «More» – сменяет экранную страницу.
    – При отображении в области экранных кнопок индикатора: «Esc» – закрывает экранную страницу.
  3. Кнопка влючения и выключения прибора
  4. Терминал заземления.
  5. Терминалы подключения объекта измерений.
    UNKNOWN – терминалы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
    HD (HCUR): Терминал высокого тока
    HS (HPOT): Измерительный терминал высокого потенциала
    LS (LPOT): Измерительный терминал низкого потенциала
    LD (LCUR): Терминал низкого тока
  6. Кнопки управления курсором
  7. Кнопка ESC. Нажатие на кнопку Esc отменяет ввод данных или переводит прибор на более высокий уровень меню.
  8. Кнопка ENTER. Данная кнопка прекращает ввод цифровых значений и заносит отображенное на ЖКИ значение в память прибора (информационная строка в нижней части дисплея).
  9. Разъём USB. Служит для подключения флеш-памяти для сохранения и вызова файлов (максимальный объём – 2 Гб.)
  10. Кнопка меню LCRZ используются для отображения настроек и результатов измерений
  11. Кнопка меню SETUP применяется для управления параметрами измрений
  12. Кнопка меню SYSTEM применяется для управления состоянием дополнительных параметров измрения
  13. Кнопка ← (BACKSPACE). Нажатие на кнопку ← стирает один последний введённый символ
  14. Кнопка KEYLOCK блокирует кнопки прибора от случайного нажатия
  15. Кнопка DC BIAS используется для активации или отключения режима выдачи постоянного смещения
  16. Кнопка RESET. Нажатие на кнопку RESET сбрасывает введённые настройки
  17. Кнопка TRIGGER. Нажатие данной кнопки активирует ручной режим запуска измерний (MANual)
  18. Цифровые кнопки предназначены для ввода цифровых значений в прибор.

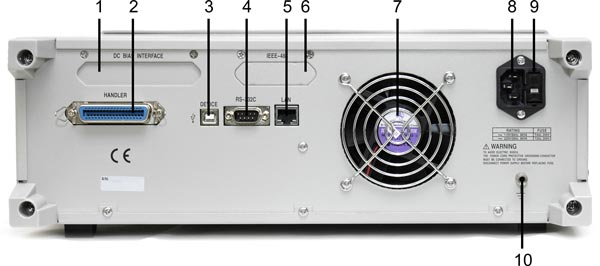

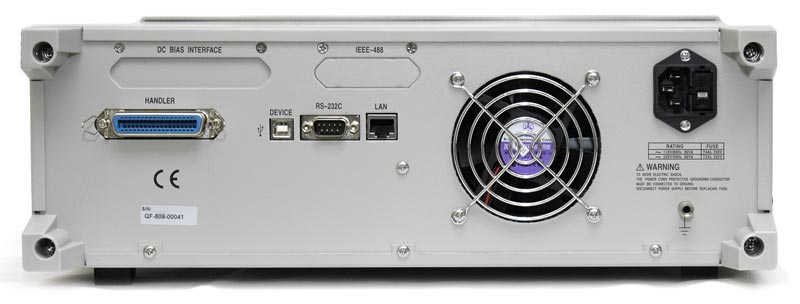

Органы управления измерителя RLC АМ-3026

  1. Разъём подключения источника постоянного смещения (Опция)
  2. Разъём подключения интерфейса HANDLER (Опция)
  3. Разъём подключения интерфейса USB (DEVICE)
  4. Разъём подключения интерфейса RS-232C
  5. Разъём подключения интерфейса LAN
  6. Разъём подключения интерфейса GPIB (Опция)
  7. Решётка вентилятора
  8. Разъём подключения шнура питания
  9. Держатель предохранителя
  10. Терминал заземления

Статьи о продукции АКТАКОМ

Измерение паразитных параметров RLC-компонентов

В катушках индуктивности помимо основного эффекта взаимодействия тока и магнитного поля наблюдаются паразитные эффекты, вследствие которых сопротивление катушки не является чисто реактивным. Наличие паразитных эффектов ведёт к появлению потерь в катушке, оцениваемых сопротивлением потерь, с которым тесно связана другая характеристика — добротность. Для выявления этих и других параметров RLC-компонентов применяются профессиональные лабораторные RLC-метры (измерители иммитанса) АКТАКОМ.

Измерение вольт-фарадных характеристик полупроводниковых приборов — выбор современного бюджетного решения

Современная электрофизика полупроводников немыслима без измерения вольт-фарадных характеристик (ВФХ), или т.н. CV-метрии, что подразумевает измерение емкости как функции от приложенного постоянного напряжения смещения. Именно эти измерения дают возможность быстрого определения базовых параметров слоев полупроводников и диэлектриков, которые затруднительно измерить прямыми методами.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Возможна ли доработка прибора АМ-3026 (спец. заказ) с увеличением полосы частот до 10...50 МГц?
  • Какие флэш-накопители рекомендуется использовать для сохранения данных в анализаторах компонентов Актаком?
  • Какие условия эксплуатации предусмотрены для данного RLC-метра?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АМ-3026 руководство по эксплуатации
      Редакция: 151221 | Дата изменения: 24.05.2019
    • Описание команд терминала измерителя RLC AM-3026
    Наверх

    Возможна ли доработка прибора АМ-3026 (спец. заказ) с увеличением полосы частот до 10...50 МГц?
    Нет, переход к более высоким частотам требует изменения схемотехники прибора и дополнительных дорогостоящих НИОКР, несопоставимых со стоимостью одного прибора.
    Наверх

    Какие флэш-накопители рекомендуется использовать для сохранения данных в анализаторах компонентов Актаком?
    Для сохранения данных с результатами измерений и настройками в анализаторах спектра Актаком рекомендуется использовать флэш-накопители известных производителей с объемом не более 8 Гб и файловой системой FAT32.
    Наверх

    Какие условия эксплуатации предусмотрены для данного RLC-метра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    AM-3026-SW Программное обеспечение
    Программное обеспечение для подключения АМ-3026 к ПК и удалённого управления измерениями.
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    АМ-3026 руководство по эксплуатации
    Редакция: 151221 | Дата изменения: 24.05.2019
    Читать/Загрузить
    Описание команд терминала измерителя RLC AM-3026
    Дата изменения:
    Читать/Загрузить

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
