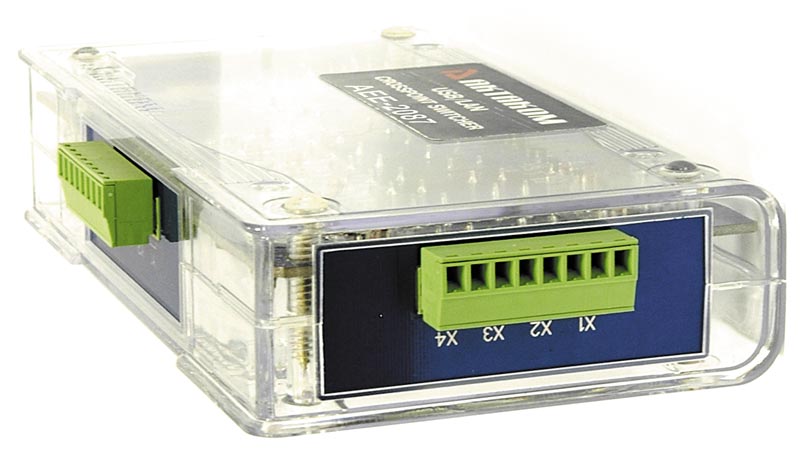

АЕЕ-2087 4-х канальный USB силовой коммутатор независимых линий

Ваша корзина пуста

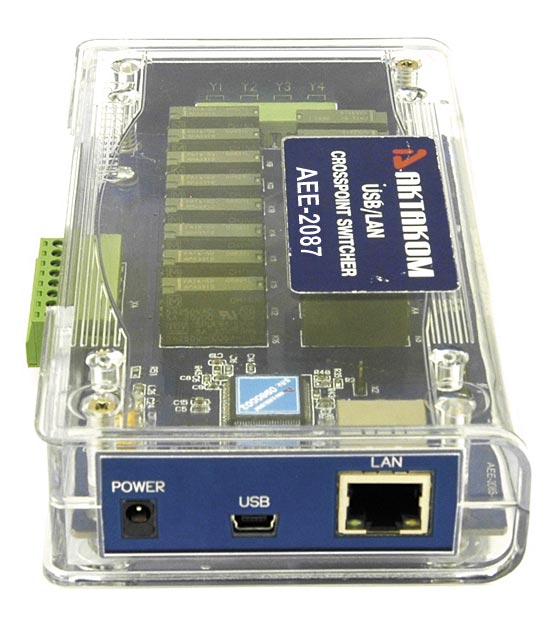

Прибор АЕЕ-2087 является матричным коммутатором сигналов с электронным управлением. Матрица коммутации имеет 4 входа и 4 выхода и обеспечивает возможности коммутации 1 входа на 1 выход. Выполнен в виде приставки к компьютеру (ПК). Управление коммутацией осуществляется программно от компьютера через интерфейс USB или дистанционно через сетевой интерфейс 10/100BASE-T (LAN).

USB (Universal Serial Bus) LAN (Local Area Network)

Розничная цена (вкл. НДС):  28 854,00 руб.

В корзину  Быстрый заказ

Назначение

Многоканальные коммутаторы АКТАКОМ АЕЕ-2027 и АКТАКОМ АЕЕ-2087 предназначены для построения систем дистанционного управления и коммутации в системах с управлением через интерфейсы USB и LAN.

Матрица коммутации имеет 4 входа и 4 выхода и обеспечивает возможности коммутации 1 входа на 1 выход.

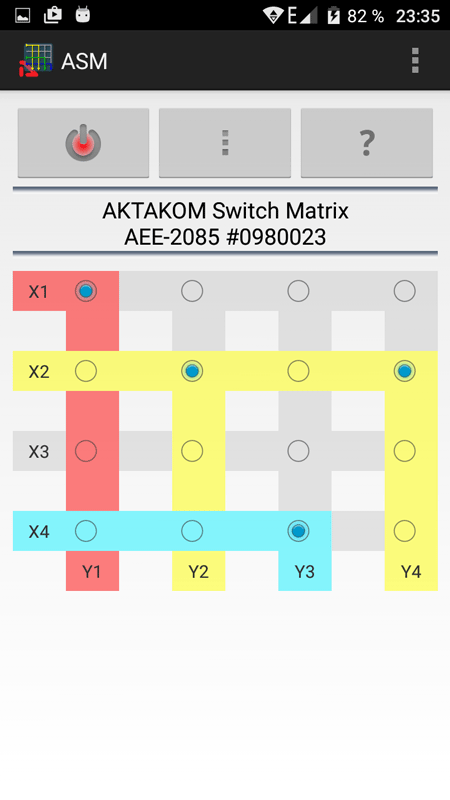

Поддерживается дистанционное управление по LAN с использованием протокола TCP/IP при возможности использования внешней программы на ПК (Windows), мобильного устройства (Android) или прямой дистанционный доступ к управлению через Web – интерфейс (в коммутаторе имеется встроенный Web сервер).

По умолчанию коммутатор настроен на дистанционное управление по (http) TCP/IP протоколу для чего в коммутаторе имеется встроенный Web сервер, при обращении к которому по заданному IP адресу (порт 80) коммутатор предлагает Web страницу для управления

В стандартной поставке коммутатор сконфигурирован на заданный IP адрес, указанный в кратком РЭ на прибор (и на этикетке на боковой стороне прибора).

В комплектации к прибору предлагается Windows программа для смены сетевых настроек Aktakom ANC, которая позволяет установить любые сетевые настойки в т.ч. (IP - адрес, маску, шлюз, пароль, порт).

Технические характеристики

  • Количество входных портов: 1…7 (выбирается пользователем)
  • Количество выходных портов: 1…7 (выбирается пользователем)
  • Позволяет коммутировать X1-Y1, X2-Y2, X3-Y3, X4-Y4
  • Вид и максимальное значение напряжения коммутируемой цепи: постоянное, переменное (пик-пик) – 10 мВ…100 В
  • Максимальный ток коммутируемой цепи: 3,0 А
  • Максимальная частота коммутируемого сигнала: 100 кГц
  • Интерфейс: USB 1.1 (12 Мбит/с), Ethernet 10/100BASE-T
  • Питание 5,5 В / 220 В с сетевым адаптером
  • Масса: 0,21 кг
  • Условия эксплуатации: температура -10 °С...+45 °С, влажность 20...90%
  • Габаритные размеры: 150х85х35 мм
Для разработки собственных программ управления коммутатором имеется:

ASB Aktakom Switch Box Программа коммутатора

Назначение

Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.

ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек

Назначение

Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.

Комплект разработчика программного обеспечения SDK AEE-2085

Назначение

Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.

Состав комплекта

  • динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
  • заголовочный файл библиотеки на языке Си;
  • соответствующее библиотеке функциональное дерево NI LabWindows/CVI;
  • соответствующая библиотеке палитра функции NI LabVIEW;
  • файл справки с описанием всех функций библиотеки;
  • пример графического приложения для среды Borland C++ Builder (все необходимые исходные файлы проекта);
  • библиотека импорта для среды Microsoft Visual C++;
  • пример приложения для среды NI LabWindows/CVI (все необходимые исходные файлы проекта);
  • пример приложения для среды NI LabVIEW (все необходимые исходные файлы проекта);
  • откомпилированный рабочий пример графического приложения, работающий совместно с редактором цифрограмм AKTAKOM APP-3501.
Примечание: Бесплатная базовая версия SDK не включает в себя примеры программирования.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • AEE-20XX_SDK_Base Базовый комплект средств разработки ПО
      Версия: 1.0.0.7 | Дата изменения: 24.05.2019
    • ASB Aktakom Switch Box Программа коммутатора
      Версия: 1.0.0.3 | Дата изменения: 24.05.2019
    • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
      Версия: 1.1.0.7 | Дата изменения: 24.05.2019
    • AEE-20XX_SDK Полный комплект средств разработки ПО
      Версия: 1.0.0.7 | Дата изменения: 24.05.2019

    Документация

    • AEE-20xx_SDK Описание библиотеки функций и коды ошибок
      Редакция: 1.0.0.7 | Дата изменения: 24.05.2019
    • АЕЕ-202х_208х руководство по эксплуатации
      Редакция: 160715 | Дата изменения: 24.05.2019
    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    AEE-20XX_SDK_Base Базовый комплект средств разработки ПО
    Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.0.0.7 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
    Загрузить
    ASB Aktakom Switch Box Программа коммутатора
    Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.
    Версия: 1.0.0.3 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
    Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
    Версия: 1.1.0.7 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить
    AEE-20XX_SDK Полный комплект средств разработки ПО
    Полный комплект разработчика программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для четырех- и одноканальных коммутаторов АКТАКОМ АЕЕ-202х и АКТАКОМ АЕЕ-208х. Работает в среде Windows и LabView с интерфейсами USB и LAN.
    Версия: 1.0.0.7 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    AEE-20xx_SDK Описание библиотеки функций и коды ошибок
    Редакция: 1.0.0.7 | Дата изменения: 24.05.2019
    Читать/Загрузить
    АЕЕ-202х_208х руководство по эксплуатации
    Редакция: 160715 | Дата изменения: 24.05.2019
    Читать/Загрузить

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
