Новый анализатор компонентов: RLC-метр с расширенными возможностями АКТАКОМ АМ-3018

06.05.2009

В линейке RLC-метров под маркой АКТАКОМ появился новый цифровой RLC–метр АМ-3018. Это мощный анализатор компонентов высокой точности на базе моста с автобалансировкой с возможностью построения графиков и широким диапазоном измерения.
АМ-3018 может использоваться для входного контроля компонентов, контроля качества на производственной линии и лабораторного применения в широком диапазоне частот от 20Гц до 300кГц с шагом 0.01Гц при уровне сигнала от 5мВ до 2В с внутренним напряжением смещения постоянного тока. Интерфейсы HANDLER, GPIB и RS232C помогают встроить прибор в автоматическую систему измерений, обмениваться данными с компьютером и осуществлять запись результатов испытаний.

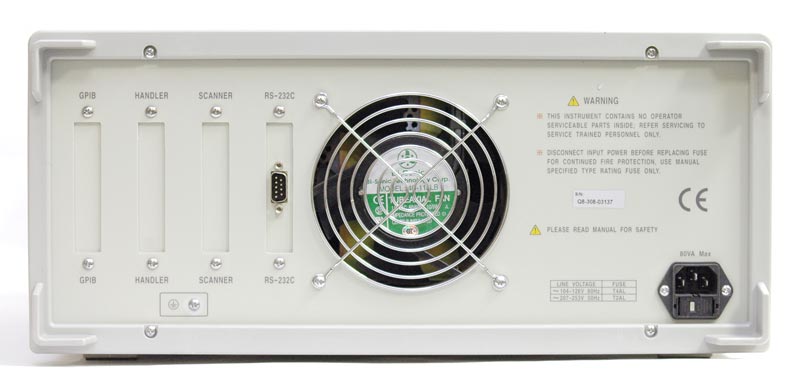

Анализатор компонентов (RLC-метр) АМ-3018  АМ-3018 - Вид сзади.

Технические характеристики:

Тестовая частота: от 20 Гц до 300 кГц с шагом 10 мГц и погрешностью 0,01%.
Уровень сигнала (среднеквадратичное значение):
   - 5мВ-2В с разрешением 1мВ.
   - 50мкА-20мА с разрешением 10мкА.
Выходное сопротивление: 30 Ом и 100 Ом (1±5%).
Внутреннее постоянное напряжение смещения: 0мВ; 1,5В; 2,0В.
Функция автоматического контроля уровня напряжения и тока (RMS):
   - 0,01мВ-2В;
   - 0.001 мкА-20 мА.
Измерение параметров трансформаторов:
   - Емкость: 0,00001пФ-9,99999Ф.
   - Индуктивность 0,00001мкГн-99,9999кГн.
   - Сопротивление: 0,00001Ом-99,99МОм.
   - Добротность: 0,01-99999,9.
   - Тангенс угла диэлектрических потерь: 0,000001-9,99999.
   - Коэффициент трансформации.
   - Фаза: -179,999˚-179,999˚.
Базовая погрешность 0,05%.
Скорость измерения:
   - быстрая: 30 изм/сек;
   - средняя: 10 изм/сек;
   - медленная: 2 изм/сек.
Выбор диапазонов: автоматический, ручной (Hold/Up/Down).
Режимы запуска: внутренний, ручной, внешний, по шине.
Режимы калибровки: открытая; короткозамкнутая; под нагрузкой.
Режим сортировки компонентов
Эквивалентные схемы: последовательная, параллельная.
Режимы работы:
   - по 10 точкам (качание), частота, уровень, постоянное напряжение смещения.
  - Анализ частотных характеристик с отображением кривых на экране (первичные и вторичные параметры могут одновременно отображаться на экране).
Дополнительные измеряемые величины:
   - реактивное сопротивление (X);
   - комплексная проводимость Y (адмитанс);
   - проводимость (G);
   - реактивная проводимость (B).
Функция развёртки списка измерений.
ЖК-дисплей: 320х240; 6 разрядов.
Встроенный компаратор:
   - 10 ячеек сортировки, 9 пар основных пределов и 1 пара пределов вторичных параметров;    вспомогательная ячейка.
Интерфейсы: RS232C; USB (для подключения внешних носителей); GPIB (Опция); HANDLER (Опция); SCANER (Опция).
Питание 220В.
Габариты 430х185х473 мм.
Масса 13кг.

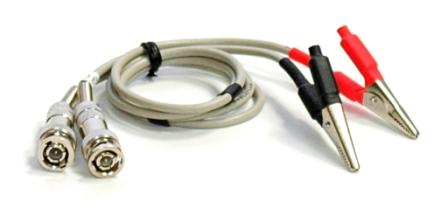

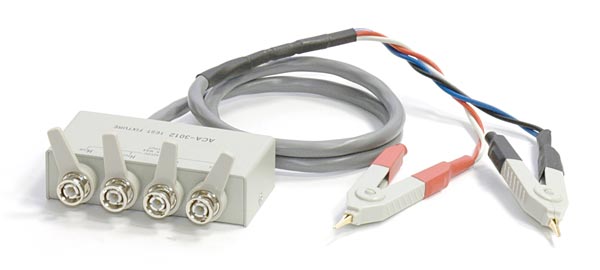

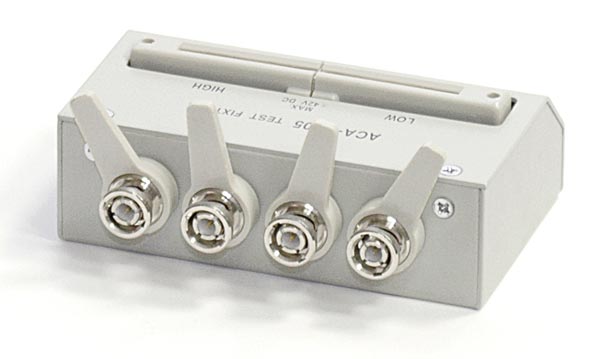

 Тестовый кабель АСА-3012 Тестовый кабель АСА-3043Переходник АСА-3005

Аксессуары:

   - тестовый кабель ACA-3012;
   - тестовый кабель АСА-3043;
   - переходник АСА-3005;
   - кабель питания;
   - инструкция по эксплуатации.
