  • Как контролировать усиленный сигнал при помощи выхода «Monitor» и на выходах «Output» при работе с амплитудными усилителями АКТАКОМ?
  • Как осуществляется контроль усиленного сигнала на выходах «Output» при работе с амплитудными усилителями АКТАКОМ?
  • Как осуществляется контроль усиленного сигнала при помощи выхода "Monitor" при работе с амплитудными усилителями АКТАКОМ?
  • Какое время могут работать амплитудные усилители АКТАКОМ на макимальном токе?

  • Как контролировать усиленный сигнал при помощи выхода «Monitor» и на выходах «Output» при работе с амплитудными усилителями АКТАКОМ?

    1. Выберите источник сигнала (например, функциональный генератор) и задайте параметры входного сигнала. Входное напряжение и частота не должны превышать значений, указанных в Технических характеристиках амплитудного усилителя АКТАКОМ.

    Примечание. Вы можете задать любую форму сигнала. Обратите внимание, что при установке частоты сигнала, превышающей пределы, указанные в Технических характеристиках конкретной модели прибора, форма сигнала может быть искажена.

    Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!

    2. Подключите выходной разъем источника сигнала к входному разъему прибора, как показано на рисунке ниже:

    3. К выходам «Output» подключите дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора.

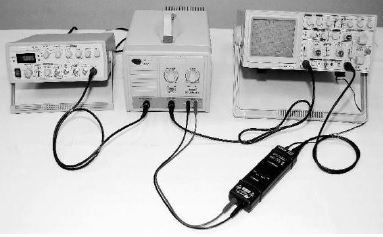

    4. Подключите выходной разъем «Monitor» к входному разъему канала 1 осциллографа, а дифференциальный пробник ко входному разъему канала 2 осциллографа, как показано на рисунке:

    5. При помощи регулятора установите требуемое значение амплитуды.

    6. Для того, чтобы задать смещение выходного напряжения, переключите тумблер в положение «ВКЛ», а затем при помощи регулятора задайте величину смещения.

    7. На экране осциллографа можно наблюдать два выходных сигнала с заданными параметрами, уменьшенных по амплитуде, соответственно, в 100 раз и в зависимости от типа дифференциального пробника.


    Наверх

    Как осуществляется контроль усиленного сигнала на выходах «Output» при работе с амплитудными усилителями АКТАКОМ?

    1. Выберите источник сигнала (например, функциональный генератор) и задайте параметры входного сигнала. Входное напряжение и частота не должны превышать значений, указанных в Технических характеристиках амплитудного усилителя АКТАКОМ.

    Примечание. Вы можете задать любую форму сигнала. Обратите внимание, что при установке частоты сигнала, превышающей пределы, указанные в Технических характеристиках конкретной модели прибора, форма сигнала может быть искажена.

    Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!

    2. Подключите выходной разъем источника сигнала к входному разъему прибора, как показано на рисунке ниже:

    3. К выходам «Output» подключите дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора.

    4. Подключите дифференциальный пробник ко входу осциллографа, как показано на рисунке:

    5. При помощи регулятора установите требуемое значение амплитуды.

    6. Для того, чтобы задать смещение выходного напряжения, переключите тумблер в положение «ВКЛ», а затем при помощи регулятора задайте величину смещения.

    7. На экране осциллографа можно наблюдать выходной сигнал с заданными параметрами, уменьшенный по амплитуде в зависимости от типа дифференциального пробника.


    Наверх

    Как осуществляется контроль усиленного сигнала при помощи выхода "Monitor" при работе с амплитудными усилителями АКТАКОМ?

    1. Выберите источник сигнала (например, функциональный генератор) и задайте параметры входного сигнала. Входное напряжение и частота не должны превышать значений, указанных в Технических характеристиках амплитудного усилителя АКТАКОМ.

    Примечание. Вы можете задать любую форму сигнала. Обратите внимание, что при установке частоты сигнала, превышающей пределы, указанные в Технических характеристиках конкретной модели прибора, форма сигнала может быть искажена.

    Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!

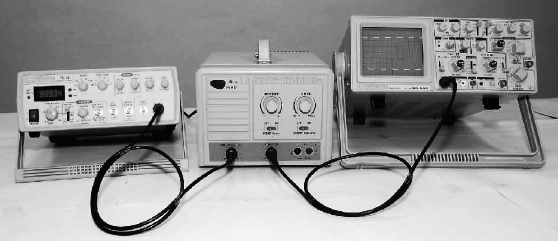

    2. Подключите выходной разъем источника сигнала к входному разъему прибора, как показано на рисунке ниже:

    3. Подключите входной разъем осциллографа к выходу «Monitor» (см. рис.)

    4. При помощи регулятора установите требуемое значение амплитуды. Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output».

    5. Для того, чтобы задать смещение выходного напряжения, переключите тумблер в положение «ВКЛ», а затем при помощи регулятора задайте величину смещения.

    6. На экране осциллографа можно наблюдать выходной сигнал с заданными параметрами, уменьшенный по амплитуде в 100 раз.


    Наверх

    Какое время могут работать амплитудные усилители АКТАКОМ на макимальном токе?

    Время работы, как на переменном так и на постоянном токе амплитудного усилителя Актаком AVA-1ххх не лимитировано.
    Т.е. на максимальном токе 900 мА амплитудный усилитель Актаком AVA-1745 может работать длительное время при нагрузке не менее 190 Ом.
    Наверх
