  • Как выбрать из каталога высоковольтных тестеров обмоток АМ-3083/3085 различные типы электродвигателей для тестирования старения обмотки? Сколько всего типов электродвигателей записаны в память прибора?
  • В чем отличие высоковольтных импульсных тестеров обмоток Актаком АМ-3083 и АМ-3085?
  • Как использовать «фиксацию питания» в мегаомметре АМ-2002?
  • Как измерить переменное напряжение с помощью мегаомметра АМ-2002?
  • Как измерить сопротивление изоляции с помощью мегаомметра АМ-2002?
  • Как измерить сопротивление в диапазоне 200 Ом с помощью мегаомметра АМ-2002?
  • Как измерить сопротивление заземления с помощью измерителя сопротивления и заземления АТК-5307?
  • Как измерить потенциал заземления с помощью измерителя сопротивления и заземления АТК-5307?
  • Как убедиться, что указатель чередования фаз АТК-6010 работает правильно?

  • Как выбрать из каталога высоковольтных тестеров обмоток АМ-3083/3085 различные типы электродвигателей для тестирования старения обмотки? Сколько всего типов электродвигателей записаны в память прибора?

    У высоковольтных тестеров обмоток АМ-3083/3085 нет встроенного заводского каталога двигателей.

    Приборы работают по методу сравнения, т.е. фактически - по методу относительных измерений.

    Берется заранее правильно работающий электродвигатель и, в зависимости от метода тестирования, с него снимается нужная характеристика (отклик).

    Методов тестирования может быть выбрано четыре:

    • По размеру площади под кривой (Area Size)
    • По различию площадей (Diff ZONE)
    • По коронному разряду (Corona)
    • По отличию фаз (PHASE Diff)

    Данный отклик записывается в память прибора в качестве опорного (эталонного).

    Все остальные отклики от тестируемых обмоток электродвигателей будут сравниваться именно с этим записанным эталонным значением.


    Наверх

    В чем отличие высоковольтных импульсных тестеров обмоток Актаком АМ-3083 и АМ-3085?

    По функционалу и назначению высоковольтные импульсные тестеры обмоток АМ-3083 и АМ-3085 практически идентичны.

    Основное их отличие друг от друга состоит в тестовом напряжении и следующих из этого характеристик, что видно из таблицы ниже.

    Параметр АМ-3085 АМ-3083
    Тестовое напряжение 500 В…5000 В 300 В…3000 В
    Разрешение установки тестового напряжения 100 В 50 В
    Тестовый импульс энергии 250 мДж 90 мДж
    Индуктивность
    от 20 мкГн
    от 10 мкГн

    Наверх

    Как использовать «фиксацию питания» в мегаомметре АМ-2002?

    В большинстве случаев, переключатель «ВКЛ./Ручной режим» должен находиться в позиции «Ручной режим». Прибор включается нажатием кнопки активизации измерения. Если необходимо чтобы прибор был включен постоянно, установите переключатель «ВКЛ./Ручной режим» в положение «ВКЛ.».
    Наверх

    Как измерить переменное напряжение с помощью мегаомметра АМ-2002?

    1. Подключите красный зажим к разъему «~U».
    2. Подключите черный зажим к разъему «».
    3. Установите переключатель режимов в позицию «600V~».
    4. Подключите зажимы к измеряемой цепи.
    5. Для активизации измерений нажмите кнопку активизации измерения.

    Наверх

    Как измерить сопротивление изоляции с помощью мегаомметра АМ-2002?

    1. Подключите красный и черный зажимы к разъемам «RX».
    2. Установите переключатель режимов в необходимую позицию «200МΩ/100V», «200МΩ/250V», «200МΩ/500V» или «1000МΩ/1000V».
    3. Подключите зажимы к измеряемой цепи.
    4. Для активизации измерений нажмите кнопку активизации измерения.

    Наверх

    Как измерить сопротивление в диапазоне 200 Ом с помощью мегаомметра АМ-2002?

    1. Подключите красный зажим к разъему «Ω».
    2. Подключите черный зажим к разъему «».
    3. Установите переключатель режимов в позицию «200Ω».
    4. Подключите зажимы к измеряемой цепи.
    5. Для активизации измерений нажмите кнопку активизации измерения.

    Наверх

    Как измерить сопротивление заземления с помощью измерителя сопротивления и заземления АТК-5307?

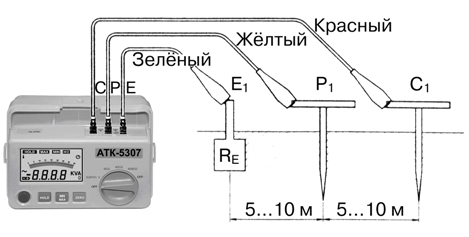

    При помощи красного, желтого и зеленого проводов соедините разъемы С, Р и Е с вспомогательными электродами С1, Р1 и электродом заземления Е1. Воткните два вспомогательных электрода в землю на расстоянии 5…10 м друг от друга так, чтобы они находились на одной прямой с электродом заземления.

    Желательно, чтобы вспомогательный электрод не находился в подземных помещениях. Если проводник находится под землей, возможно занижение показаний.

    Убедитесь, что провода Е, Р и С подключены правильно.

    Установите переключатель диапазонов на нужную шкалу сопротивления, нажмите кнопку «TEST» для включения прибора и прочитайте на экране значения сопротивления заземления.

    Если на ЖКИ появился символ , это означает, что либо провода отсоединились, либо сопротивление заземления дополнительного электрода слишком высокое. Следует проверить соединение С1 и Е1, либо снизить сопротивление заземления до соответствующего уровня, чтобы измерение сопротивления заземления было точным. Это можно сделать, изменив расположение вспомогательного электрода заземления, либо смочив землю водой.


    Наверх

    Как измерить потенциал заземления с помощью измерителя сопротивления и заземления АТК-5307?

    При помощи желтого и зеленого проводов соедините разъемы Р и Е с вспомогательным электродом Р1 и электродом заземления Е1. Воткните два вспомогательных электрода в землю на расстоянии 5…10 м друг от друга так, чтобы они находились на одной прямой с электродом заземления.

    Желательно, чтобы вспомогательный электрод не находился в подземных помещениях. Если проводник находится под землей, возможно занижение показаний.

    Убедитесь, что провода Е и Р подключены правильно.

    Установите переключатель диапазонов в положение «EARTH V», нажмите кнопку «TEST» для включения прибора и прочитайте на экране значения измеренного напряжения.


    Наверх

    Как убедиться, что указатель чередования фаз АТК-6010 работает правильно?

    Для проверки правильности работы прибора, подключите его к сети с правильной последовательностью чередования фаз и убедитесь, что указатель вращается по направлению стрелки.

    1. Подсоедините прибор к фазам трёхфазной сети с помощью тестовых кабелей и зажимов «крокодил».
    2. Если указатель вращается по стрелке, то порядок чередования подключенных фаз: R (красный) – S (жёлтый) – T (зелёный).

    Прибор предусматривает эксплуатацию в горизонтальном положении (максимальный угол наклона ±15°). Несоблюдение данного условия может привести к перекосу вращающегося указателя и неверным результатам тестирования.


    Наверх
