1. Подключите к разъёмам BNC основного и выносного блока концы тестируемого кабеля.
Описание органов управления – в разделе «Применение» – Устройство и работа тестера кабельных линий АСМ-1010. Разъёмы BNC – поз. 7 и 12.
Подключение к разъёмам – в разделе «Применение» – Подключение модулей тестера кабельных линий АСМ-1010 к различным типам тестируемых кабелей

2. Установите выключатель питания в положение «ON», при этом мигающий индикатор питания указывает, что прибор работает должным образом.

3. После подключения кабеля, индикатор BNC не должен светиться. Если индикатор BNC светиться, то кабель – неисправен.

4. Нажмите и удерживайте кнопку BNC, которая находится на левой боковой панели основного блока. Если цвет индикатора BNC зеленый, то кабель – исправен. Если цвет индикатора BNC – красный или индикатор не светится, то кабель – неисправен.

Прибор позволяет производить проверку сетевых кабелей стандартов
10Base-T, ЕIА/TIА-568А, EIA/TIA-568B, AT&T258A или Token Ring:

1. Подключите к разъёмам RJ45 основного и выносного блока концы тестируемого кабеля.
Описание органов управления – в разделе «Применение» – Устройство и работа тестера кабельных линий АСМ-1010. Разъёмы RJ45 – поз. 1 и 6.
Схема подключения к разъёмам – в разделе «Применение» – Подключение модулей тестера кабельных линий АСМ-1010 к различным типам тестируемых кабелей

2. Установите выключатель питания в положение «ON», при этом мигающий индикатор питания указывает, что прибор работает должным образом.

3. Индикаторы кабельных пар на выносном блоке будут зажигаться последовательно один за другим. Если цвет индикатора – ЗЕЛЕНЫЙ, то витая пара – исправна. Если цвет индикатора – КРАСНЫЙ или индикатор не светится, то витая пара – неисправна.

4. Если кабель имеет экран (STP), Вы можете проверить целостность экрана кабеля. Нажмите и удерживайте кнопку GND, соответствующие индикаторы кабельных пар, кроме индикатора «3&6», и индикатор «GND» должны светится зеленым светом. Красный цвет или отсутствие свечения индикатора «GND» указывает на повреждение экрана.

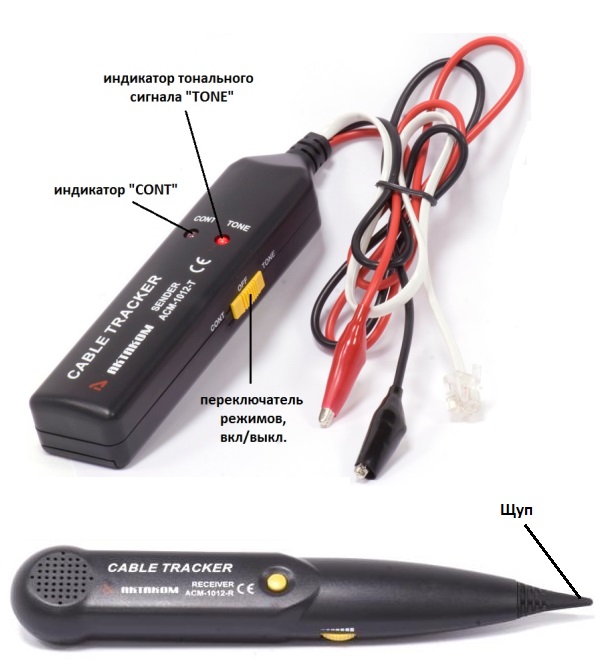

Установите переключатель передатчика в положение "OFF". Для идентификации выводов телефонной линии TIP/RING подключите красный и черный зажимы типа «крокодил» сразу к двум проводам телефонной линии.

Если красный зажим подключен к выводу RING телефонной линии, то индикатор "CONT" загорится зеленым светом. Если красный зажим подключен к выводу TIP телефонной линии, то индикатор "CONT" загорится красным светом.

Идентификация состояния работающей линии («Свободно», «вызов», «занято»): подключите красный зажим к выводу линии RING, а черный – к выводу TIP. Если цвет индикатора "CONT" – зеленый, то состояние линии – «свободно».

Если индикатор "CONT" не горит, то состояние линии – «занято». Если индикатор "CONT" мигает желтым цветом, то на линии присутствует сигнал «вызов» (Если Вы установите переключатель в положение "CONT", сигнал «вызов» в проверяемой линии должен прекратиться).

В случаях возможности доступа к жилам проводников, приемник может использоваться для получения тонального сигнала. Также проверить состояние телефонной линии можно с помощью специального телефонного разъема (3-й выход от передатчика). Установите переключатель режимов в положение «OFF” и подсоедините через переходник телефонного разъема («мама-мама») телефонный разъем к телефонной линии. Если индикатор "CONT" загорелся зеленым светом, значит телефонная линия подключена правильно. Если по подключенному выводу идет сигнал (звонок), то индикатор "CONT" будет мигать поочередно красным и зеленым светом.

Использование передатчика (переключатель в положении "TONE") и приемника: подключите красный и черный зажимы типа «крокодил» сразу к двум проводам проверяемой линии, или красный зажим к любому проводу линии, а черный зажим к заземлению. Перемещайте приемник вдоль линии с нажатой кнопкой на приемнике. Громкость тонального сигнала зависит от расстояния до линии.

ВНИМАНИЕ! Не подключайте прибор в этом режиме к цепям переменного тока с напряжением выше 24 В.

Подключите соединительные провода к проверяемой линии – черный кабель передатчика к заземлению, красный к любому концу линии. Для выбора тонального сигнала переведите переключатель на передатчике в положение "TONE". Исследуйте провода при помощи приемника, тональный сигнал будет наиболее сильным на искомом проводе.

ВНИМАНИЕ! Не подключайте прибор в этом режиме к цепям переменного тока с напряжением выше 24 В.

Установите на передатчике переключатель в положение "CONT" и подключите красный и черный зажимы типа «крокодил» к противоположным концам соединительного провода проверяемой линии. Если загорелся индикатор “CONT”, значит обрыва кабеля нет.

Установите на передатчике переключатель в положение "TONE" и подключите красный соединительный провод передатчика к одному концу проверяемого кабеля, черный провод к «земле», поднесите щуп приемника к другому концу кабеля, к которой подключен передатчик. Относительно громкий звуковой сигнал приемника указывает на целостность линии.
