Вопросы и ответы

Если при работе с ремонтным комплексом Актаком ASE-4313 отключаются один или несколько, подключенных к основному блоку, инструментов, например, монтажный и/или демонтажный паяльники и/или термофен, то, скорее всего, у Вас включена функция автоотключения для данного инструмента.

Для каждого из указанных инструментов можно задать свое время работы по истечении которого происходит автоматическое отключение паяльного инструмента, а, кроме того, данную функцию можно выключить совсем.

1. Время до отключения монтажного блока можно задать в диапазоне от 00 до 99 минут. Для этого нажмите кнопку TOOL1, а затем, удерживая кнопку INFO, изменяйте время кнопками TEMP▲ и TEMP▼. Значение “--” означает, что паяльник не будет отключаться автоматически, а значение “00” – что паяльник будет отключаться сразу при попадании в держатель. Значения в диапазоне “01~99” означают, что паяльник отключится через указанное время простоя.
2. Время до отключения демонтажного блока: нажмите кнопку TOOL2, затем по аналогии с монтажным блоком.
3. Время до отключения блока термофена можно изменять в диапазоне от 0 до 999 секунд. Для этого нажмите кнопку TOOL3, затем по аналогии с монтажным блоком. Значение “---” означает, что блок термофена не будет отключаться автоматически, а значения в диапазоне “001~999” – что блок термофена отключится через указанное время простоя.

• Любые ударные нагрузки на конструкцию кусачек, включая падение изделия на твердый (в т.ч. бетонный) пол.
• Использование кусачек для перекусывания проволоки большей твердости и/или диаметра, чем указано в эксплуатационном документе.
• Использование кусачек для перекусывания проволоки или выводов печатного монтажа, находящихся под напряжением.
• Использование кусачек для иных, кроме перекусывания проволоки, целей, включая загиб проволоки или других элементов конструкции.
• Удлинение ручек кусачек или любые другие способы увеличения усилия, прилагаемого к ручкам для увеличения силы реза по сравнению с обычными усилиями кисти руки человека.
• Самостоятельная заточка режущих кромок.
• Использование кусачек в химически агрессивных средах.
• Хранение кусачек при влажности воздуха выше 60%.

Если посмотреть на переднюю панель паяльной станции ASE-4203, то в нижней части можно увидеть две кнопки включения/выключения: справа и слева. В паспорте на изделие они обозначаются как (7) и (4).

Кнопка (7), которая расположена слева, отвечает за включение/включение паяльной станции, кнопка (4) – за включение/включение монтажного паяльника.

Таким образом, если кнопка (7) находится в положении "Выключено", то вне зависимости от состояния кнопки (4) монтажный паяльник будет выключен. Для включения монтажного паяльника необходимо перевести кнопку (7) в состояние "Включено", а затем перевести кнопку (4) также в состояние "Включено".

Включение термофена ремонтной станции не зависит от состояния кнопки (4). Для его включения необходимо перевести кнопку (7) в положение "Включено", а затем снять термофен с подставки. Если термофен находится на подставке, то вне зависимости от состояния кнопки (7) он будет находиться в выключенном состоянии. Это сделано с целью защиты персонала и объектов вокруг от случайного поражения потоком горячего воздуха и в целях обеспечения пожарной безопасности.

Порядок включения/выключения монтажного паяльника и термофена приведен в таблице ниже.

Для нормальной работы вентилятора замену фильтра следует производить один раз в месяц из-за снижения его поглощающей способности. Фильтр также может нуждаться в замене, если его поверхность покрылась пылью. Не допускается попадание влаги на фильтр.

Для чистки вентилятора используйте мягкую салфетку, смоченную водой или спиртом, затем оставьте вентилятор до полного высыхания.

Не пользуйтесь бензиносодержащими жидкостями!

1. Включите паяльную станцию, переведя выключатель питания в положение «Вкл». Загорится контрольный индикатор.
2. Поверните ручку установки температуры, на цифровом дисплее отобразится выбранное значение температуры. В течение нескольких секунд значение температуры на дисплее будет изменяться.
3. По достижению заданной температуры паяльная станция издаст короткий звуковой сигнал – станция готова к работе.

1. Включите паяльную станцию, переведя выключатель питания в положение «Вкл». Загорится контрольный индикатор.
2. При помощи регулятора установите температуру 250 °C. Облудите паяльный наконечник.
3. При помощи регулятора установите желаемую температуру. При нагревании контрольный индикатор горит красным цветом.
4. По достижению заданной температуры контрольный индикатор загорится зеленым цветом – паяльная станция готова к работе.
5. Паяльная станция ASE-1105 оснащена системой блокировки регулятора установки температуры. После выставления нужной температуры, затяните винт на нижней части регулятора отвёрткой.
   Внимание! Не затягивайте винт слишком туго. Не пытайтесь поворачивать ручку установки температуры после её блокировки.

Для модели Актаком АТР-5020 возможна регулировка мощности в диапазоне 10...25 Вт. Регулятор мощности паяльника расположен на его рукоятке. Чтобы открыть доступ к регулятору, нужно сместить вниз прорезиненный держатель.

Паяльник необходимо калибровать каждый раз после его замены, а также после замены нагревательного элемента или наконечника.

Для калибровки температуры необходим внешний термометр.

1. Задайте произвольное значение температуры для паяльника.
2. После стабилизации температуры измерьте температуру наконечника и запишите полученное значение.
3. Удерживая кнопки ▲ и ▼, нажмите кнопку ON/OFF, после чего прибор перейдёт в режим калибровки.
4. После этого значение температуры, отображаемое на экране, начнёт мигать. С помощью кнопок ▲ и ▼ введите значение, полученное с термометра, и завершите калибровку удержанием кнопки ON/OFF в течение 1 секунды.
5. Если после этого реальная температура всё ещё не соответствует заданной, калибровку можно повторить снова.
   • Для измерения температуры наконечника рекомендуется использовать игольчатый термометр.
   • Калибровка прибора невозможна без введения правильного пароля.

1. Переключатель режима на отметке 0. Включите источник питания, включится лампочка показателя температуры. Нажмите на педаль включения или на красную кнопку включения, паяльная станция включится. Затем отпустите педаль, поставив её в прежнее положение, и работа прекратится.
2. Автоматическая настройка: (Режим переключателя установлен в диапазоне от 1 до 9)
3. Включите источник питания. Устройство будет работать в соответствии с установленными параметрами при нажатии на педаль включения или красной кнопки включения только один раз. Все функции в рабочем состоянии.
4. Регулировка скорости подачи, длины подачи, интервала подачи, режим подачи осуществляется кнопками "+" или "-" на переключателе SPEED, LENGTH, INTERVAL TIME, MODE, RETURN.
5. Установка давления подачи припоя. Если проволочный припой не подаётся автоматически из-за недостаточного давления в механизме подачи, вы можете его отрегулировать Винтом регулировки Давления, расположенного в верхней части устройства подачи. Для увеличения давления подачи поверните его по часовой стрелке. Если проволочный припой сминается из-за слишком сильного давления подачи, вы можете выполнить регулировку, повернув винт регулировки давления против часовой стрелки.

При возникновении неисправностей паяльной станции ASE-1216 на её экране отображаются сообщения об ошибках.

Ошибка датчика «S-E» (sensor error): такая ошибка возникает при неисправности в датчике или цепи датчика, при этом прекращается подача питания на паяльник.

Ошибка нагревательного элемента: если на паяльник не удаётся подать питание, на экране устройства будет показано сообщение «H-E». Это сообщение говорит о возможной неисправности нагревательного элемента.

Обратитесь в сервис-центр.

1. Выбирайте наконечник, который будет максимально полно соприкасаться с точкой пайки. Увеличение площади контакта приводит к улучшению теплопередачи и, таким образом, к ускорению пайки.
2. Выбирайте наконечник, который может хорошо подойти к точке пайки. Более короткими наконечниками можно совершать более точные движения. Длинные или изогнутые наконечники могут потребоваться для пайки на плотно заполненных печатных платах.

Паяльник необходимо калибровать каждый раз после его замены, а также после замены нагревательного элемента или наконечника. Для калибровки температуры необходим внешний термометр АКТАКОМ ASE-2013.

1. Задайте произвольное значение температуры для паяльника.
2. После стабилизации температуры измерьте температуру наконечника и запишите полученное значение.
3. Удерживая кнопку «*» нажмите одновременно кнопки “▲” и “▼”, после чего прибор перейдёт в режим калибровки «CAL Temp».
4. После этого старший разряд значения температуры, отображаемой на дисплее, начнёт мигать. С помощью кнопок “▲” и “▼” введите значение старшего разряда температуры, полученной с термометра, и нажмите кнопку «*». Повторите то же самое с стальными разрядами. Калибровка завершена.

Для паяльной станции Актаком ASE-1216 используется только один пароль, по умолчанию он “000”. Для запрета изменения температуры нужно изменить пароль, а затем выключить и включить прибор.

1. Для входа в режим изменения пароля выключите прибор, а затем, удерживая кнопки «▲» и «▼», включите снова.
2. Продолжайте удерживать кнопки «▲» и «▼» до тех пор, пока на экране не появится сообщение « С».
   Нажмите кнопку «*», на дисплее появится индикация, предлагающая ввести пароль.
3. Введите предыдущий пароль. Если он не задан – то пароль по умолчанию. Для этого кнопками «▲» и «▼» введите цифру старшего разряда (мигает левый индикатор) и нажмите «*» для фиксации значения.
   Повторите то же самое со следующими разрядами.
4. Если пароль неверен, то станция сразу перейдёт в нормальный режим работы и на дисплее отобразится текущая температура.
5. В случае правильного ввода пароля, на дисплее в течение 4х секунд появится сообщение . По истечении 4х секунд станция перейдет в нормальный режим работы и на дисплее отобразится текущая температура.
6. Если в течение этих 4х секунд, пока горит индикатор , нажать одновременно кнопки «▲» и «▼», станция перейдёт в режимы настроек температуры. На дисплее появятся мигающие цифры выбранного режима. Нажмите «▲» или «▼», чтобы изменить номер режима. Подтвердите изменение кнопкой «*».
   Если в левом нижнем углу дисплея горит индикатор , это означает, что данный рабочий режим имеет функцию сигнализации.
7. Изменение номеров режима происходит в следующем порядке:
   Температурные режимы работы:



   Режим работы	Тип	Диапазон температур	Примечание
   00 или 10	Small TIP	200…480 °C	В режимах 10-15 есть функция сигнализации
   01 или 11	Middle TIP	200…480 °C
   02 или 12	Large TIP	200…480 °C
   03 или 13	Small TIP	50…600 °C
   04 или 4	Middle TIP	50…600 °C
   05 или 15	Large TIP	50…600 °C

8. После ввода температурного режима на дисплее появится окно ввода верхнего предела температуры.
   Этот режим позволяет ввести максимальное отклонение от заданной температуры. Например, если Вы работаете с температурой 300 °C, то при вводе верхнего предела температуры в 20 °C, станция не позволит Вам увеличить температуру свыше 320 °C (при включённой функции сигнализации по достижении температуры заданного предела прозвучит звуковой сигнал).
   Для введения верхнего предела кнопкой «▲» или «▼» выберите нужное значение и затем нажмите кнопку «*».
9. Далее повторите те же операции для ввода нижнего предела
10. После установки пределов рабочей температуры станция перейдёт в режим установки времени ожидания. Установите время ожидания аналогично п.8. Диапазон установки времени от 00 до 99 минут. Если установлено значение 00 – режим ожидания выключен. Если включённая паяльная станция не работает в течение установленного времени, то она автоматически переходит в режим ожидания, когда температура наконечника паяльника снижается до 200 °C (если была установлен режим с минимальной температурой 200 °C) или до 50 °C (если была установлен режим с минимальной температурой 50 °C). Такая температура поддерживается до возобновления работы с прибором.
11. Далее установите время отключения паяльной станции. Диапазон установки времени от 00 до 99 минут. Порядок установки аналогичен п.8.
    В этом режиме питание станции автоматически отключится, если работа со станцией не возобновилась после режима ожидания. Для включения станции выключите и снова включите выключатель питания станции.

ВНИМАНИЕ: Убедитесь, что температуру паяльной станции Актаком ASE-1216 можно изменять. Пароль по умолчанию для изменения температуры – «000».

При каждом нажатии кнопки «▲» температура возрастает на 1°С, при каждом нажатии кнопки «▼» температура понижается на 1°С, и новое значение температуры отражается на экране. После отпускания кнопки «▲» или кнопки «▼» соответственно, заданная температура будет отображаться на экране в течение 2 секунд. Удержание кнопки «▲» или кнопки «▼» в течение 1 секунды и более приводит к быстрому увеличению или уменьшению температуры соответственно.

Перед изменением настроек прибора необходимо ввести правильный пароль.

Вакуумный захват (присоска) термофена не работает, если в это время работает демонтажный блок.

При выборе демонтажного паяльника (TOOL2) задайте температуру для печатной платы согласно следующим правилам:

• 280…350 °С для односторонней печатной платы;
• 320…400 °С для печатной платы со сквозными отверстиями;
• 350…450 °С для многослойной печатной платы.

1. Для паяльной станции Актаком ASE-1203 выбирайте наконечник, который будет максимально полно соприкасаться с точкой пайки. Увеличение площади контакта приводит к улучшению теплопередачи и, таким образом, к ускорению пайки.
2. Выбирайте наконечник, который может хорошо подойти к точке пайки. Более короткими наконечниками можно совершать более точные движения. Длинные или изогнутые наконечники могут потребоваться для пайки на плотно заполненных печатных платах.

Для паяльной станции Актаком ASE-1203 используется только один пароль, по умолчанию он “000”. Для запрета изменения температуры нужно изменить пароль, а затем выключить и включить прибор.

Вход в интерфейс изменения пароля:

1. Выключите прибор, а затем включите снова, удерживая кнопки ▲ и ▼.
2. Продолжайте удерживать кнопки ▲ и ▼ до тех пор, пока на экране не появится сообщение “\HD“.
3. О готовности к операциям с паролем прибор сообщает, показывая на экране CI.

Введите предыдущий пароль:

Нажмите кнопку ON/OFF, на экране отобразится “|-”H“, и левый разряд (сотни) начнёт мигать. Измените отображаемое значение кнопками ▲ и ▼. Введите пароль таким же образом, как задаётся температура. После окончания ввода пароля нажмите кнопку ON/OFF.

Пароль введён неправильно:

Возврат паяльной станции к обычному рабочему режиму после отображения в течение 2 секунд текущего заданного значения температуры говорит о том, что пароль введён с ошибкой, и изменить температуру нельзя.

Пароль введён правильно:

Сообщение QIB на экране говорит о том, что пароль введён правильно. Через примерно 4 секунды прибор возвращается в обычный рабочий режим, а значение температуры можно изменить.

Ввод нового пароля:

При отображении на экране сообщения QIB нажмите кнопку ON/OFF, и на экране будет показано приглашение для ввода нового пароля: I_____1. Кнопками ▲ и ▼ задайте новый пароль.

Повтор ввода нового пароля:

1. После ввода всех трёх разрядов нового пароля нажмите кнопку ON/OFF, и на экране снова появится приглашение для повторного ввода пароля: II_____1. Повторите ввод нового пароля.
2. Если в результате двух попыток был введён один и тот же пароль, нажатие кнопки ON/OFF со-хранит его в памяти прибора.
3. Если в результате двух попыток были введены разные пароли, нажатие кнопки ON/OFF снова отобразит на экране приглашение для ввода нового пароля: I_____1. Прибор будет предлагать ввести новый пароль до тех пор, пока результаты двух попыток не совпадут.

Примечание: В пароле можно использовать цифры от 0 до 9. Пароль одинаков для обоих блоков паяльной станции. После задания пароля на одном из них изменение параметров второго блока также блокируется.

Изначально в памяти паяльной станции установлен пароль "000". При этом допускается свободное изменение установки температуры.

1. Выключите питание станции.
2. Одновременно нажмите и удерживайте нажатыми кнопки "▲" и "▼", затем включите питание станции.
3. Не отпускайте кнопки "▲" и "▼" пока на дисплее не появится символ "C", означающий режим ввода параметров.
4. Нажмите кнопку "*", на дисплее появится "---". Введите пароль.
5. Если на дисплее в течение двух секунд отображается текущая установка температуры, то станция находится в нормальном режиме работы. Это означает, что введен ошибочный пароль и изменение установки температуры невозможно.
6. Если на дисплее появится "OI", то это означает, что введен верный пароль. Приблизительно через 4 секунды станция перейдет в нормальный режим работы, и будет возможно изменение установки температуры.
7. Для изменения пароля необходимо при появлении на дисплее "OI" нажать "*". Появится "---". Кнопками "▲" и "▼" введите пароль аналогично установке температуры. Появится "---". Необходимо повторно ввести новый пароль. Новый пароль будет сохранен в памяти.
8. Если при повторном вводе пароля допущена ошибка, то на дисплее снова появится "---", и необходимо повторно ввести пароль.

ВНИМАНИЕ: Всегда устанавливайте температуру на минимальное значение необходимое для выполнения работ.

Данная демонтажная паяльная станция имеет два вида настройки температуры: обычная установка температуры и установка температуры в процессе работы.

Температура может быть установлена в диапазоне от 200 °С до 480 °С при помощи кнопок управления температурой. Установите температуру, используя ниже приведённую таблицу.

Паяльник должен быть повторно откалиброван после его замены, замены нагревательного элемента или наконечника.

1. Удалите заглушку калибровочного винта «CAL», включите станцию, установите регулятором температуру 350°С и дождитесь стабилизации температуры.
2. Когда температура стабилизируется, с помощью обычной или маленькой крестообразной отвёртки вращением калибровочного винта (отмечен символом «CAL») добейтесь показания термометром температуры жала паяльного наконечника 350°С. Вращение по часовой стрелке увеличивает температуру, против часовой стрелки снижает температуру. Установите на место заглушку калибровочного винта «CAL». Мы рекомендуем термометр АКТАКОМ АТТ-2003 или АКТАКОМ ASE-2013 для измерения температуры жала паяльного наконечника.

Если выбранный рабочий режим станции имеет функцию ждущего режима и паяльник не используется в течение 20 минут, то мощность, подводимая к нагревательному элементу, будет снижена, и на дисплее появится «---». Это означает, что станция перешла в ждущий режим и температура жала снизится до 200°С (если установка температуры была не менее 200°С) или до 50°С (если установка температуры была меньше 200°С) и будет оставаться такой до возврата станции в рабочий режим. Для возврата станции в рабочий режим: выключите питание станции а затем вновь включите его или нажмите любую кнопку или возьмите паяльник за ручку. Если паяльная станция не будет возвращена в рабочий режим в течение 40 минут после перехода в ждущий режим, то питание её будет автоматически выключено. Дисплей при этом будет погашен.

При появлении на дисплее , одновременно нажмите и удерживайте нажатыми кнопки «▲» и «▼», пока не дисплее не появится только одна цифра в младшем разряде. Это означает, что станция готова к выбору рабочего режима. Нажатие кнопок «▲» и «▼» будет изменять показание на дисплее в указанном ниже порядке:→0↔ 1↔ 2↔ 3↔ 4↔ 5↔ 6↔ 7← или →7↔ 6↔ 5↔ 4↔ 3↔ 2↔ 1↔ 0←После выбора рабочего режима для его сохранения в памяти станции нажмите кнопку «*».

Изначально в памяти станции установлен пароль – «000». При этом допускается свободное изменение установки температуры. Если требуется ограничить возможность изменения установки температуры, необходимо изменить пароль. Для выбора трехзначного пароля допускается использование цифр от 0 до 9.

1. Выключите питание станции. Одновременно нажмите и удерживайте нажатыми кнопки «▲» и «▼», затем включите питание станции. Не отпускайте кнопки «▲» и «▼»пока на дисплее не появится символ «С», что означает активацию режима ввода параметров.
2. Нажмите кнопку «*», на дисплее появится «---» и крайняя левая цифра (единицы сотен) на экране начнет мигать. Это означает, что станция находится в режиме ввода пароля и можно изменить цифру в разряде сотен. Используя кнопки «▲» и «▼» выберите требуемое значение. Установите все три цифры пароля тем же способом, как и при установке температуры. После установки всех трех цифр пароля, нажмите «*».
3. Если на дисплее в течение двух секунд отображается текущая установка температуры, то станция находится в нормальном режиме работы. Это означает, что введен ошибочный пароль и изменение установки температуры невозможно. Если на дисплее появится  то, это означает, что введен верный пароль, через 4 секунды станция перейдет в нормальный режим работы, и будет возможна установка температуры.
4. При появлении на дисплее нажмите кнопку «*». На дисплее должно появиться «---». Это означает, что Вы вошли в режим ввода нового пароля. Используя кнопки «▲» и «▼». Вы можете изменить пароль аналогично процедуре установки температуры.
5. После ввода всех трех цифр, нажмите кнопку «*», на дисплее снова отобразится «---». Необходимо повторно ввести новый пароль. Повторите процедуру описанную выше.
6. Если повторно пароль был введен правильно, то новый пароль будет сохранен в памяти станции. Если при повторном вводе пароля допущена ошибка, то на дисплее снова появится «---», и станция потребует повторно ввести пароль. Изменение пароля не будет завершено, пока один и тот же пароль не будет введен правильно подряд дважды.

ВНИМАНИЕ! Убедитесь, что установка температуры возможна (введен верный пароль или произведен его сброс).

1. Если нажать кнопку «*» и удерживать её менее одной секунды, то на дисплее в течение двух секунд будет отображена текущая установка температуры. Затем станция вновь вернется к отображению темпера-туры наконечника.
2. Нажмите кнопку «*» и удерживайте её не менее одной секунды. Крайняя левая цифра (единицы сотен) на экране начнет мигать. Кнопками «▲» и «▼» измените цифру значения сотен →2↔ 3↔ 4←. Нажмите кнопку «*», когда требуемое значение будет отображено на экране дисплея.
3. После чего на дисплее начнет мигать средняя цифра (единицы десятков). Используя выберете требуемое значение для десятков: →0↔ 1↔ 2↔ 3↔ 4↔ 5↔ 6↔ 7↔ 8↔ 9↔ 0←
4. Нажмите кнопку «*». После чего на дисплее начнет мигать правая цифра, что означает установку значения единиц. Используя кнопки «▲» и «▼» выберете требуемое значение единиц так же, как описано выше.
5. Нажмите кнопку «*»: установленная температура заносится в память станции, значение установленной температуры отображается на экране дисплея и включается нагрев.
   Примечание: если Вы выключили питание паяльной станции во время установки температуры, то установленное Вами значение не будет сохранено в памяти паяльной станции.Если значение температуры выбрано вне допустимого интервала, то на дисплее снова будет мигать цифра в разряде сотен. В этом случае повторно введите правильное значение температуры.
6. Если в процессе работы, необходимо быстро изменить установку температуры и нагревательный эле-мент не должен отключаться, то не нажимая кнопку «*» нажмите непосредственно кнопку «▲» для увеличения температуры или «▼» для её уменьшения на 1 °C. После отпускания кнопки «▲» или «▼» значение установки температуры будет отображаться на дисплее приблизительно 2 секунды. Если в течение этих 2 секунд нажать кнопку «▲» или «▼» снова, то установка температуры снова соответственно увеличится или уменьшится на 1 °C. При нажатии и удержании кнопки «▲» или «▼» более 1 секунды, изменение установки температуры будет происходить быстро. При достижении необходимой температуры отпустите кнопку.

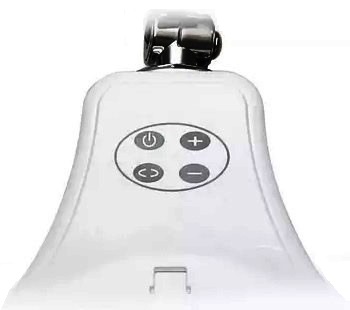

Чтобы включить подсветку, нажмите и удерживайте в течение 1-3 секунд кнопку “POWER”

Звуковые сигналы могут означать следующее:

• 3 сигнала – прибор включён, при этом деактивирована функция автовыключения.
• 5 сигналов – функция автовыключения активирована
• 1 продолжительный сигнал – выход за пределы диапазона

Если паяльная станция ASE-4202 измеряет температуру в °F, а вам необходимо перевести температуру в °C выполните следующие действия:

1. Переведите выключатели питания термовоздушного блока (поз. 11, рис. 1), паяльного блока (поз. 12, рис. 1) и станции (поз. 13, рис. 2) в положение выключено «О».
2. Подключите шнур питания к сети переменного тока.
3. Зажмите и удерживайте кнопку переключения температурных показаний дисплея между блоками станции «SET» (поз. 4, рис. 1).
4. Удерживая кнопку «SET» (поз. 4), включите питание станции, переведя выключатель питания станции (поз. 13, рис. 2) в положение включено «I».
5. Станция включится и на дисплее отобразится символ «― ― С», что означает переход станции к единицам измерения температуры в °C.
6. Отпустите кнопку «SET» (поз. 4, рис. 1).
7. Для переключения станции обратно в °F повторите указанные выше процедуры. Отображение на дисплее символов «― ― F» означает переход станции к единицам измерения температуры в °F.

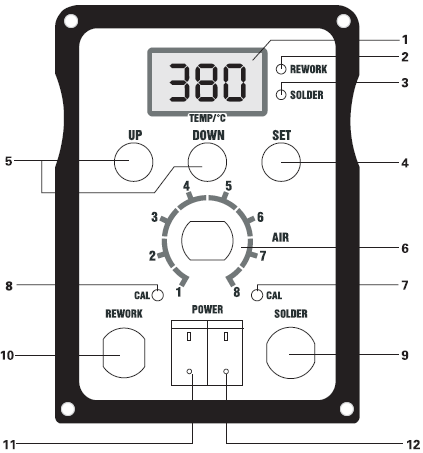

Рис. 1

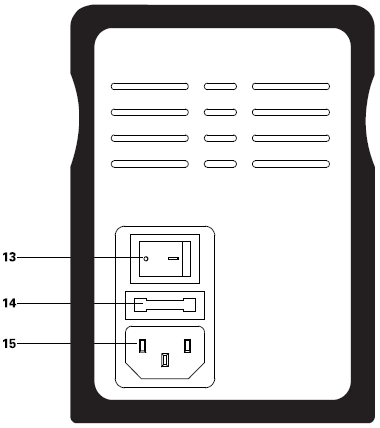

Рис. 2

В режиме установки параметров можно регулировать следующие характеристики:

• Единицы измерения температуры (°С или °F).
• Граница отклонения температуры от заданного значения.

1. Отключите питание станции. Нажмите и удерживайте одновременно кнопки «▲», «▼». Включите станцию.

2. Продолжайте удерживать «▲», «▼» пока на дисплее не появится символ С (по Цельсию) или F (по Фаренгейту).

3. Когда на дисплее горит символ С или F, включен режим ввода параметров. Нажатие кнопок «▲», «▼» будет поочередно менять С или F. Для выбора С или F нажмите кнопку (*). После выбора С или F на экране начнет мигать трехзначное число. Установка значения параметра проводится по тому же принципу, что и установка температуры нагрева (см. вопрос «Как установить нужную температуру паяльника паяльных станций АТР-1107/АТР-1109?»). Убедитесь, что значение параметра не выходит за пределы нормы: 30...150 °С. Если установленная температура не соответствует указанному диапазону, то на дисплее снова будет мигать трехзначное число. В таком случае следует ввести корректное значение параметра.

1. Если карта уже установлена и возникла необходимость в изменении температуры, нажмите кнопку (*) и удерживайте ее в течение нескольких секунд. Сначала высветится действительное значение температуры, затем цифровой индикатор начнет мигать. Мигание означает, что активирован режим установки температуры. Установите необходимую температуру так, как это описано выше.
2. Если кнопка (*) нажата менее 1 секунды, в течение 2 секунд будет показано действительное значение температуры на данный момент времени, а затем на дисплее отобразится установленное значение.
3. После установки температуры выньте карту.

Примечание:

Нельзя изменить температуру, не переустановив карту. Это дает возможность:

• включать и выключать станцию, не переустанавливая каждый раз температуру;
• осуществлять точный и безопасный контроль за температурой.

1. Чтобы установить необходимое значение температуры – вставьте карту в специальное гнездо, расположенное на лицевой панели станции. Загорится значение старшего разряда индикатора.
2. При помощи кнопок «▲», «▼» установите значение старшего разряда индикатора.
   Порядок выбора:
   2-3-4. Затем нажмите кнопку (*). Загорится значение следующего разряда.
3. При помощи кнопок «▲», «▼» установите значение среднего разряда индикатора.
   Порядок выбора:
   0-1-2-3-4-5-6-7-8-9. Затем нажмите кнопку (*). Загорится значение младшего разряда.
4. При помощи кнопок «▲», «▼» установите значение младшего разряда индикатора.
   Порядок выбора:
   0-1-2-3-4-5-6-7-8-9. Затем нажмите кнопку (*).

При плохой работе насоса или при низкой мощности всасывания проверьте, правильно ли подключен воздушный шланг. В случае неисправности, закрепите воздушный шланг так, чтобы он не пропускал воздух.

Проверьте, не загрязнена ли губка фильтра, установленная в разъеме 1 (Рис.1 и Рис.2). Если губка фильтра грязная – замените ее. Для этого открутите гайку воздушного шланга, удалите губку фильтра из разъема 1 (Рис.1 и Рис.2), замените ее на новую и установите воздушный шланг обратно. Если причина не в фильтре, то, возможно, сломан насос. Если необходим ремонт, обратитесь в сервис-центр.

Рис. 1. Разъем для подключения воздушного шланга АТР-9381

Рис. 2. Разъемы для подключения воздушных шлангов АТР-9382

Замена внутренних фильтров.

1. Выключите питание. ВНИМАНИЕ: Контейнер для припоя очень горячий.
2. Когда контейнер для припоя остынет, нажмите фиксатор на задней крышке демонтажного паяльника и снимите контейнер. Установите уплотнитель фильтра в спиральный фильтр. Закрепите уплотнитель фильтра на контейнере фильтра. Убедитесь, что уплотнитель фильтра установлен плотно и ровно. ВНИМАНИЕ: Используйте к контейнеру для припоя фильтр Q201Am из керамической бумаги определенного диаметра. Использование в контейнере для припоя фильтра другого размера, может привести к снижению мощности всасывания или к поломке станции.

Замена внешнего фильтра.

Фильтр является расходным элементом, для обеспечения нормального всасывания требуется его регулярная замена. Выдерните шланги с обеих сторон фильтра, выньте его и замените новым.

1. Если индикатор на рукоятке вакуумного паяльника имеет красный цвет более, чем наполовину, то значит необходимо заменить фильтр, прочистить наконечник и внутреннюю область нагревательного элемента (возможно, необходима замена пружины-фильтра). Если индикатор имеет голубой цвет, прочистка не требуется и работу можно продолжать.
2. При утечке воздуха из вакуумной системы проверьте следующие возможные причины:
   • повреждение вакуумного шланга;
   • негерметичная фиксация нагревательного элемента;
   • негерметичная фиксация всасывающего наконечника вакуумного паяльника;
   • негерметичная посадка шланга на вакуумном выходе станции;
   • потеря герметичности внутри ручки вакуумного паяльника.
3. При выявлении причины восстановите герметичность или замените части при износе.

1. При демонтаже больших транзисторов, диодов и больших клемм с печатных плат с радиаторами, многослойных печатных плат, земляных или шин питания из-за недостаточной теплоемкости наконечника температура падает, и это затрудняет удаление припоя. Можно увеличить температуру, чтобы расплавить припой. Но значительно лучший способ – использовать вспомогательный нагреватель, чтобы разогреть плату до температуры 70 ºC и затем произвести демонтаж при помощи вакуумного паяльника.

2. Если наконечник поврежден, например, повреждение или эрозия покрытия, в этом случае наконечник должен быть заменен.

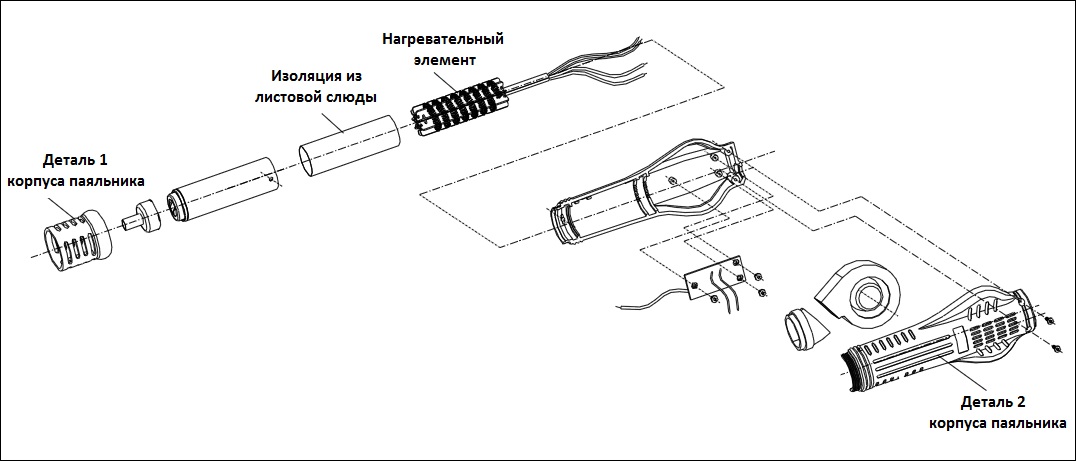

1. Замену нагревательного элемента может проводить только квалифицированный сотрудник. В период гарантийного срока замена производится только в сервисном центре.
2. Замену нагревательного элемента можно осуществлять только после охлаждения станции.
3. Выверните два фиксирующих винта на корпусе паяльника.
4. Отвернув деталь 2 корпуса паяльника, снимите её, а затем снимите деталь 1 корпуса паяльника.
5. Осторожно извлеките вентилятор и выверните 3 винта, с помощью которых крепится печатная плата.
6. Поверните печатную плату, отпаяйте от нее провод нагревательного элемента. Обратите внимание на места подключения.
7. Извлеките нагревательный элемент и листовую слюду, используемую в качестве изоляционного материала между нагревательным элементом и стальной трубкой корпуса паяльника. Действуйте аккуратно, во избежание повреждения заземляющего провода стальной трубки корпуса паяльника.
8. Оберните новый нагревательный элемент слюдой и поместите в стальную трубку корпуса паяльника. Убедитесь, что нагревательный элемент установлен должным образом.
9. Подсоедините провод нагревательного элемента к прежнему месту.
10. Соберите паяльник в порядке, обратном процессу разборки.

«- - -» означает, что температура выдуваемого воздуха ниже 100 °С. Если паяльник помещен в держатель, станция переходит в режим ожидания.

«S-E» свидетельствует о неисправности датчика температуры. В этом случае, нагревательный элемент должен быть заменён (нагревательный элемент и датчик температуры в сборе).

Если при работе устройства на дисплее отображается температура менее 50 °С и дальнейшего повышения температуры не происходит, это значит, что нагревательный элемент неисправен и его необходимо заменить.

В память паяльной станции Актаком ASE-1132/1136 может быть установлено до 3-ёх рабочих температур быстро программируемыми кнопками. Для того чтобы внести в память станции желаемую температуру надо:
- нажать и удерживать кнопку управления "1" до появления на дисплее надписи "PS2 = PR 2";
- удерживая кнопку управления "1", установить желаемую температуру на дисплее поворотным терморегулятором и отпустить кнопку "1".
Установленное значение сохранится в памяти.
Аналогичным образом можно установить желаемую температуру для кнопок управления «2» и «3».

Для того чтобы работать с установленной в память температурой, требуется после включения паяльной станции кратковременно нажать кнопку управления «1», «2» или «3».
